千呼万唤始出来 | NAGRA 70周年限量版黑胶唱盘

NAGRA成立于1951年，其创立之初衷是追求卓越的录音和声音再现，它是世界上最好的模拟录音和播放设备制造商之一，拥有丰富的生产制造历史。2021年是 Nagra 成立70周年，在这个具有特殊意义的年份，NAGRA推出了首款唱盘与唱臂系统，为其卓越的产品增添了一抹亮彩。

虽然一直以来都在考虑生产唱盘，但直到四年前，NAGRA才开始设计与其品牌相称的唱盘。NAGRA的团队由才华横溢的设计师和工程师组成，他们坚持不懈地追求应用物理学、机械和电子工程以及材料科学领域的完美。经过成百上千的科学试验，伴随着无数详尽的听力测试终于创造出这一惊世之作：Reference Anniversary 70周年限量版黑胶唱盘。

NAGRA-70周年限量版黑胶唱盘

下面就来详细说一说这个唱盘的设计亮点

驱动单元

Reference Anniversary 黑胶唱盘的核心是其电机驱动系统。一段时间以来，人们已经认识到多电机驱动系统可以提高转盘的速度稳定性，该唱盘采用瑞士制造的双高精度、解耦、无刷直流电机。这种布置优化了扭矩和转速精准度。这个巨大的电机驱动系统重 11.2 公斤（24.6 磅）。专利申请程序正在进行中，期待更多细节。

NAGRA-70周年限量版黑胶唱盘

速度稳定性

除了创新的双电机系统外，唱盘还采用了深思熟虑的技术用于绝对速度校准。加速度计监控整个悬浮底盘以确保其绝对稳定，否则不会进行校准。在 20 秒内校准过程中，精确校准转速的具体指示在唱盘前控制面板上的NAGRA标志性表头中，将转盘实际转速与机内高精度石英计不断进行参考比较，与此绝对速度参考值的任何偏差都会相应地进行修正。在这 20 秒的循环中反复修正并锁定准确的转速。

NAGRA-70周年限量版黑胶唱盘

NAGRA将精确校准转速的具体指示清晰明了地展现出来，使校准变得简单。在聆听期间，唱盘不会采用主动速度控制。在聆听时，电机仅以闭环模式运行。通过消除主动速度控制，避免了这种主动系统产生的“齿槽效应”和相关不良影响，避免了这种有源干预系统对声场稳定性的影响。

灵感来自磁带机的皮带传动系统

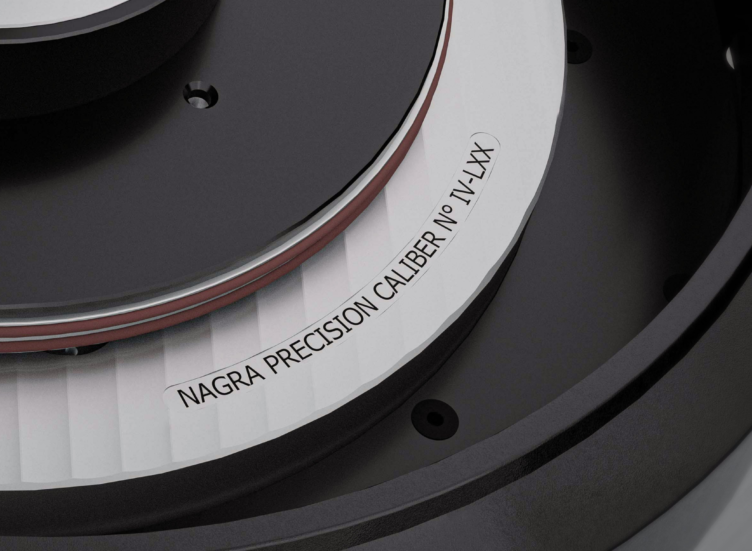

NAGRA对细节的关注甚至扩展到电机驱动中使用的皮带。 对于这个重要部分，NAGRA从标志性的 Nagra IV-S 磁带机中汲取灵感。由于这些皮带的原始供应商已不复存在，NAGRA对皮带成分进行了化学分析，并忠实地再现了这一高性能部件。NAGRA最终将 Nagra 的 LP 驱动称为“Nagra IV – LXX caliber”来向其模拟录音机致敬，并雕刻于转盘当眼之处。

NAGRA-70周年限量版黑胶唱盘

航天物料转盘

最关键的组件当然是转盘本身，正是这个组件将 LP 和电机驱动之间的接口进行连接。在这种情况下，NAGRA详尽地研究了材料科学，找到了航空/航天合金，特别是一种高度专业化、密度非常高（比钛的密度高 60%）、具有极高阻尼特性的有色合金，这种合金称为 Exium AM®。它是由一家法国公司应 CNES（相当于法国的 NASA）的特殊要求并与著名的巴黎矿业学院合作开发的。为了生产可用的材料，必须在离心铸造机中旋转熔化形成的合金。通过超精密 CNC 加工成极为严格规格，最终的结果是一个具备非常惰性的重达6.5 公斤的转盘。NAGRA是第一个使用这种 Exium AM® 合金来生产音频组件的公司。

NAGRA-70周年限量版黑胶唱盘

向制表师致敬的机芯

虽然声学在任何NAGRA产品研究中都占据主导地位，但NAGRA致力在不影响声学的情况下解决美学问题。Reference Anniversary 转盘的盘片没有共振就体现了这一点。受到瑞士高端手表行业钟表的启发，NAGRA将22 mm厚，抗静电的透明甲基丙烯酸酯表顶片加入到转盘上。就像“镂空”陀飞轮手表一样，这使得 Reference Anniversary 转盘的驱动系统这一工程奇迹可见化，此外，与表盘一样，机芯上同样刻有“Swiss Made”字样。

NAGRA-70周年限量版黑胶唱盘

精密机械轴承

转盘下方是副盘和轴/轴承系统，其最显着的特征包括由高强度铝加工而成的副盘，酚醛夹层应用在副盘的顶部，用于共振解耦。从副盘到轴/轴承系统的过渡是通过机械加工的黄铜适配器完成的，该适配器以反复加工方式以获得最紧密的公差。轴/轴承座由球墨铸铁加工而成，超精密轴由感应淬火钢制成，经过百年制表师的超级精加工程序。 轴套由烧结青铜加工而成，经过高温、高压浸油处理，可免维护运行，轴承为已进行最高抛光等级的堆叠硬质合金球。

NAGRA-70周年限量版黑胶唱盘

无共振机箱

Reference Anniversary 转盘的主体是底盘和子底盘。 在此大量的航空级铝和酚醛板经过精密数控加工，形成低共振、高刚性、铝/酚醛/铝的分层结构，以防止系统机械部件产生声音。

NAGRA-70周年限量版黑胶唱盘

浮动悬挂系统

任何雄心勃勃的唱盘系统中不可或缺的重要一环是它的悬挂系统。 在此NAGRA工程师设计了一种独特的解决方案，从外部模仿我们的 HD PREAMP 和 HD DAC X 的悬挂系统，然而内部巧妙地结合了机械和液压原理，采用坚固的弹簧机构和包含在“潜水舱室”配置中的高粘性流体，两者组合提供三个维度的悬挂和位移。这个创新系统提供了无与伦比的卸振性能，近乎完美地抵抗来自自身和室内/空气传播的振动和共振。

NAGRA-70周年限量版黑胶唱盘

为确保浮动悬挂的稳定性，悬挂作用的平面尽可能靠近LP演奏面的平面，在测试过程中使用大音量、深沉的低音进行测试，在播放 LP 时功能强大的扬声器在唱盘几厘米内大声播放，结果对高度敏感的唱头/唱臂没有振动或共振。实验室测量证实悬浮底盘的自谐振小于 3Hz，因此即使在大的聆听音压下，也能保证不受着色或反馈的影响。通过旋转悬挂柱的巨大螺纹支脚，可以轻松准确地完成 Reference Anniversary 黑胶唱盘的整体调平。

超级电容供电和超级电容驱动组件

任何最先进的唱盘系统的电源都是极其关键的一部分。Reference Anniversary 黑胶唱盘得益于NAGRA最先进的基于超级电容器的 HD PREAMP 和 HD DAC X 外部电源研究。虽然几乎普遍认为电池电源远优于连接交流电源，但将电池电源用于功耗更高的音频组件是不切实际的。然而，在可行的情况下，基于超级电容器的电源提供基于电池的电源的所有优势，并具有比基于电池的电源更快地接受和传输电荷以及更高的电流负载和循环稳定性的额外优势。

在 Reference Anniversary 黑胶唱盘的四年开发过程中，NAGRA非常重视 HD 级别、基于超级电容器的转盘系统外置分体电源的设计和工程。除了在外置分体电源中使用超级电容器外，电机驱动本身也各自根据需求就近采用多个超级电容驱动组件，从而实现将能源紧邻需求的巨大优势。

NAGRA-70周年限量版黑胶唱盘

制表师级别精密唱臂

Reference Anniversary 在设计上作为一个音源系统。这意味着唱盘及其唱臂作为一个统一的设计，为从“源头开始”播放系统工作。从一开始NAGRA就着力开发与唱盘本身相称的唱臂。NAGRA创始人Stefan Kudelski在 1972 年已经为一种特殊的唱臂跟踪系统申请了专利。

Reference Anniversary 黑胶唱盘的唱臂杆是由硬木芯与碳纤维外壳相结合，让唱头和轴承安装之间产生超刚性、极低共振的连接桥梁。10.5 英寸单点一体化唱臂，消除了不必要的额外电气和机械连接以及共振点。

唱臂的轴承是一个简单、极其精确CNC 加工的硬化钢锥体契合于具有隔离共振的硅胶阻尼、超高密度聚乙烯接收器内。唱臂的配重采用稳定性高的低悬的马鞍形配重可以同时最小化唱臂的有效质量。

NAGRA-70周年限量版黑胶唱盘

列奥纳多·达·芬奇 (Leonardo da Vinci) 经常被引用的一句名言：简单是终极的复杂。没有比 Reference Anniversary 转盘的唱臂仅由八个部分组成的事实更能证明这一公理。但对于臂杆本身，唱臂中的所有其他组件均由 Nagra 团队设计，并按照瑞士精度的最高标准在瑞士制造和组装。

LP 凹槽中唱针的几何形状以及精确下针对于重播至关重要。一个独特的设计复杂的磁性防滑机制旨在实现这一目标，NAGRA为这独特的设计和执行方式的工程杰作申请了专利。

NAGRA-70周年限量版黑胶唱盘

对多种物理和材料的广泛聆听测试后，Nagra 设计团队选择了 Crystal定制单晶银线用于唱臂内部布线。

唱头的垂直循轨角是一个极其重要的对准参数。Anniversary 唱盘的用户轻松且可重复地调整 VTA，超大、高精度的旋转轴环有助于平滑、精确的微调，正如使用精密相机镜头一样。该系统允许高达 10 mm的垂直行程。唱头方位角的调整可以通过附带的刻度盘进行精确调整。

NAGRA-70周年限量版黑胶唱盘

Reference Anniversary 黑胶唱盘一种模拟产品，遵循不变的物理和机械定律，非常像 NAGRA传奇的带式录音机。 因此，它不受数字领域快速进步和不断变化的发展的影响，这意味着 Anniversary 黑胶唱盘将在技术上代代领先。对于许多人来说，这次购买将是意义非凡的，并且它是一种代代相传的产品。正如 50 年代至今仍在使用的许多NAGRA III 录音机一样，NAGRA Reference Anniversary 黑胶唱盘是一款可终身使用的产品。

NAGRA Reference Anniversary 黑胶唱盘限量发行 70 台，已开放预定！买家可以优先选择数字编号，并提供铭刻用家名字于金字招牌的服务，买家还自动成为NAGRA的超级VIP，会获邀参观厂家。据闻1-10号数字的黑胶唱盘已被预定，那下一个会是谁？
