有接触开音响的朋友,相信都听过 XLR 这款接驳端子,虽然及不上 RCA Audio 这么普及,不过两者在性质上有点不同。XLR 主要用来传输平衡音讯,也提供了更多不同应用,RCA Audio 则是传输非平衡音讯,前者的特别设计,让音乐在长距离传送的时候可以有效减少干扰,保持到更佳音质。



超过 70 年历史 模拟、数码及多元化应用
XLR 端子是由来自美国洛杉矶的 Cannon Electric 创办人 James H. Cannon 所发明,所以有时也会被称为 Cannon(卡农)插头。最初的端子是「Cannon X」系列,在 1950 年的版本就加入了弹簧锁(Latch),变成「Cannon XL」系列,然后在 1955 年的版本在端子接触面加入橡胶(Rubber)包裹,于是这个端子的缩写也成为了 XLR。XLR 端子分为公头和母头,最常见为 3 针设计,不过由于 XLR 用途多种多样,由灯光控制到低压供电有时都会用到,所以也有更多针的设计,多达 10 针都有,也有 Mini XLR 的细插头。


不过作为传输平衡音讯(Balanced Audio)的标准,3 针 XLR 端子就最常见,除了传输两声道模拟讯号之外,也会用于传输数码讯号,采用了由 Audio Engineering Society(AES)和 European Broadcasting Union(EBU)定立的标准,所以也叫做 AES3、AES 或者 AES/EBU。

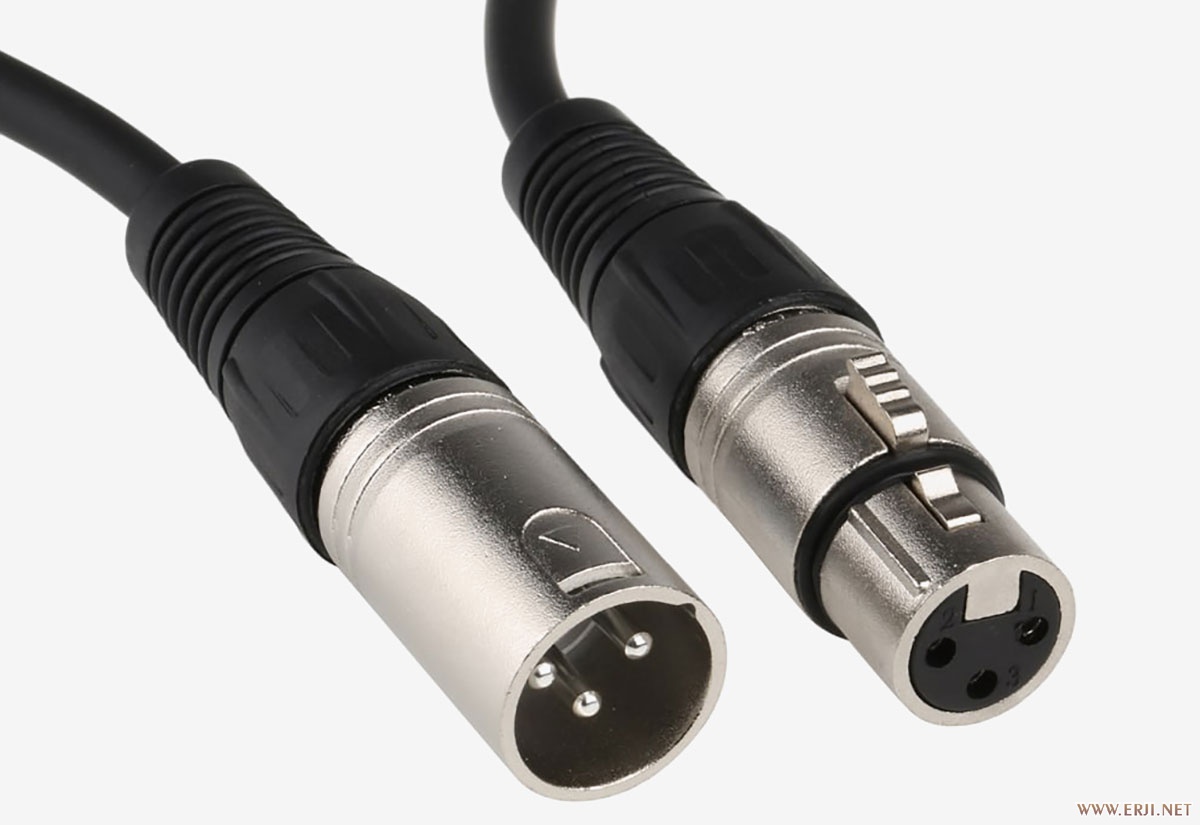

传输音讯的 XLR 最常见采用了 3 针连接,左边是「公头」(male),右边是「母头」(female)。

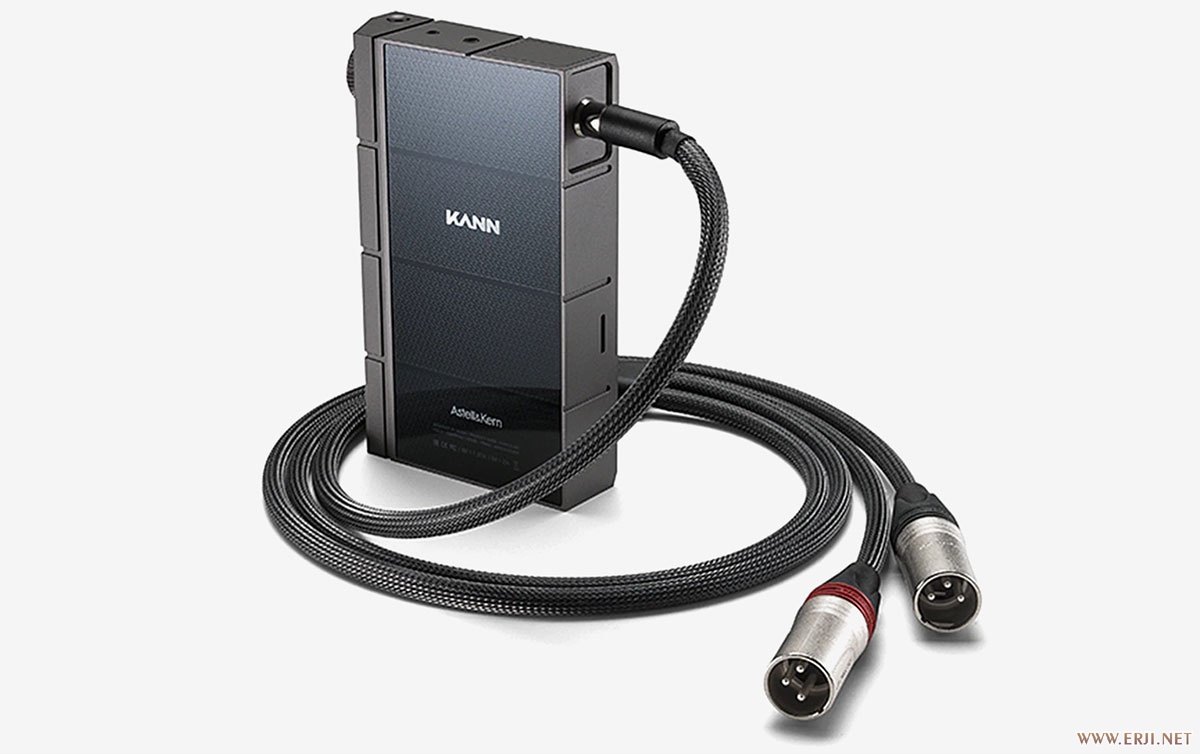

XLR 也有很多不同样式,AK 推出的 KANN CUBE 就配备了 5 针的 Mini XLR 端子,可以利用转接线转换成两组 3 针输出。



正、负、地 3 线连接、反相噪声互相抵消

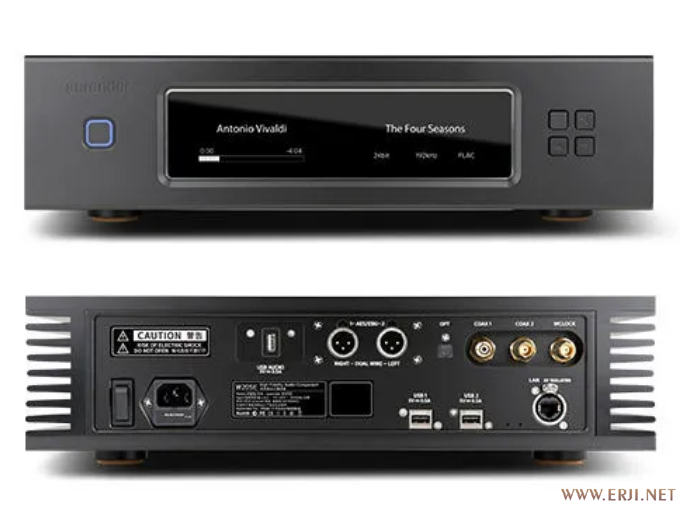

不少中高阶的前、后级、A/V 合并机、CD 机,以至专业收音咪、主动式鉴听音箱等都配备了 XLR 端子。XLR 采用了 3 针 3 接线的设计,包括了正、负以及接地 3 组,正极接线传输正常音讯,负极接线传输反相(即波形相反)音讯。


当中的设计巧妙之处在于,正极的音讯(e.g. + signal)和负极反相的音讯(e.g. - signal),在传送的过程当中如果因为无线电、Wi-Fi、火牛、电流等的干扰而引入了噪声,两者都会加入了等量、同相的噪声(e.g. + noise)。


而 XLR 传送的讯号在接收端会将负极讯号反转再与正极讯号叠加,于是负极讯号就由原本的「- signal + noise」变成「+ signal - noise」,再与正极的「+ signal + noise」叠加在一起,噪声(e.g. - noise + noise)的部分就会互相抵消,只剩下两倍的音讯(e.g. + signal + signal)。


作为对比,RCA Audio 只使用了的音讯 + 接地的两组接线设计,所以抗噪声能力会比较弱。也因此 RCA Audio 不太适合长距离传输(e.g. 3 米以上),而 XLR 在长距离传送之下依然保持到较佳音质。


XLR 比较常见于一些中高阶的器材。

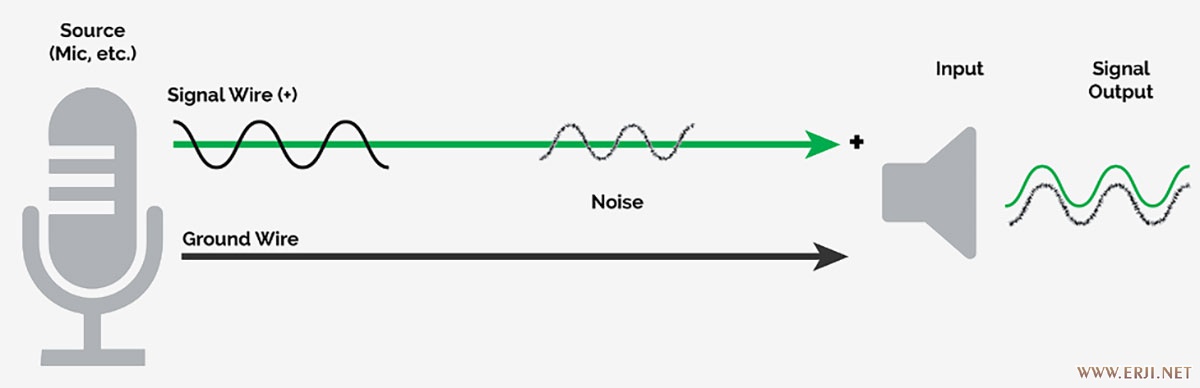

RCA Audio 在传输过程中引入的噪声。

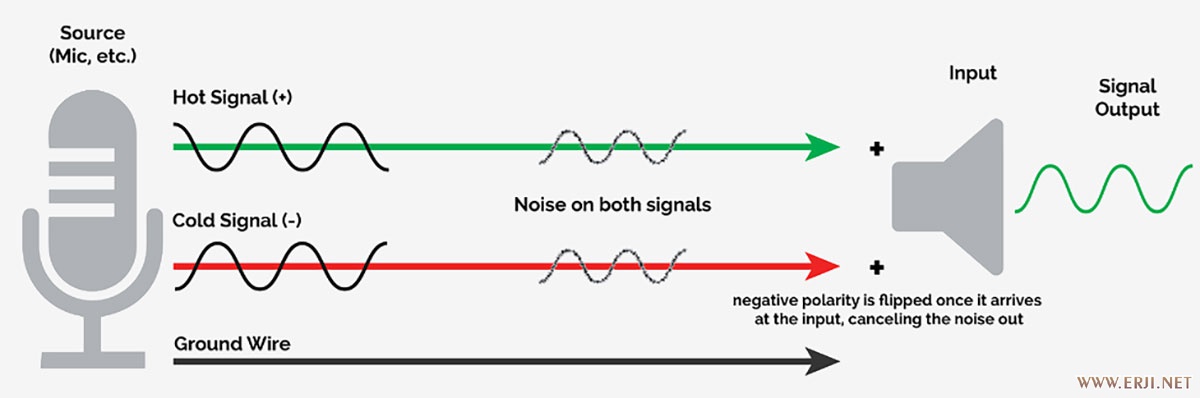

XLR 在接收端讯号反转之后再叠加,就可以将噪声抵消。
