作者:陶忠豪 阅读数:1089 发布日期:2023-10-30
我在本刊370期曾经评论过T+A的Solitaire CWT 1000-40,这款音箱在2011年推出,我听得是40周年纪念版本,那时对这款采用少见线音源设计的落地音箱留下深刻印象。相隔12年之后,T+A又发表了设计架构类似的Solitaire S540音箱,上个月音响展创办人Siegfried Amft才特地偕同担任CEO的儿子Conradin Amft来台主持发表会,可见他们对于这款全新旗舰音箱的重视。
最新旗舰音箱
T+A创立于1978年,Siegfried Amft推出的第一款产品就是音箱,创立45年来,Siegfried几乎尝试过各种音箱设计型态,从低音传输线式、DSP分音主动式,到静电式单元,几乎每一种形式都能做到最顶尖的水平。不过在这些音箱架构中,Siegfried认为线音源音箱是最理想的设计架构。这次全新进化的Solitaire S540(以下简称S540)音箱,到底在线音源设计上有何改良之处?这是我这次评论这款音箱最想了解之处。
▲T+A创办人Siegfried Amft偕同担任CEO的儿子Conradin Amft在今年8月圆山音响展主持发表会。 |
Siegfried Amft一直是我最敬重的音响设计者,他在德国顶尖Hannover理工学院专攻物理时期,每回考试都是拿第一名的学霸级风云人物。那时他选修了一门电声课程,教授正是知名耳机品牌Sennheiser的创始人Fritz Sennheiser(1912-2010),名师出高徒,在Sennheiser的启发下,确立了Siegfried未来的音响之路。这次全新旗舰音箱S540发表,我相信Siegfried在技术上必定有重大突破之处,值得本文深入探究。

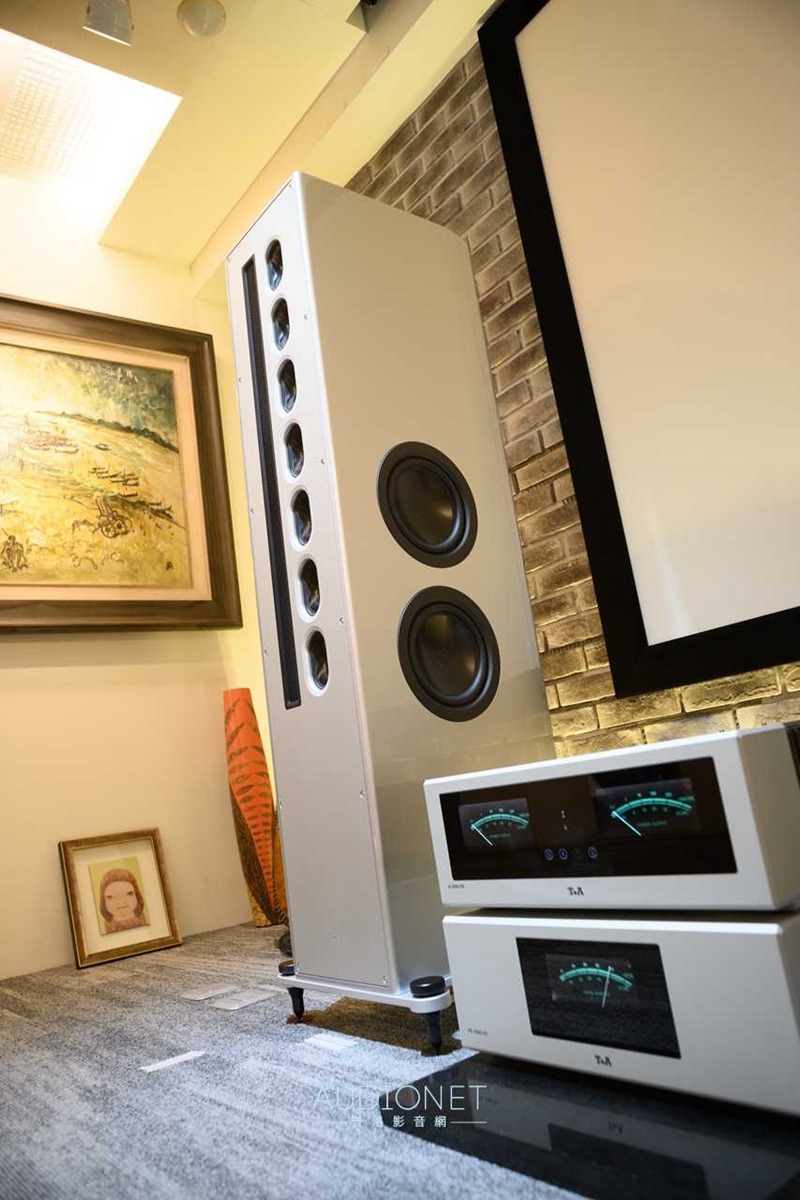

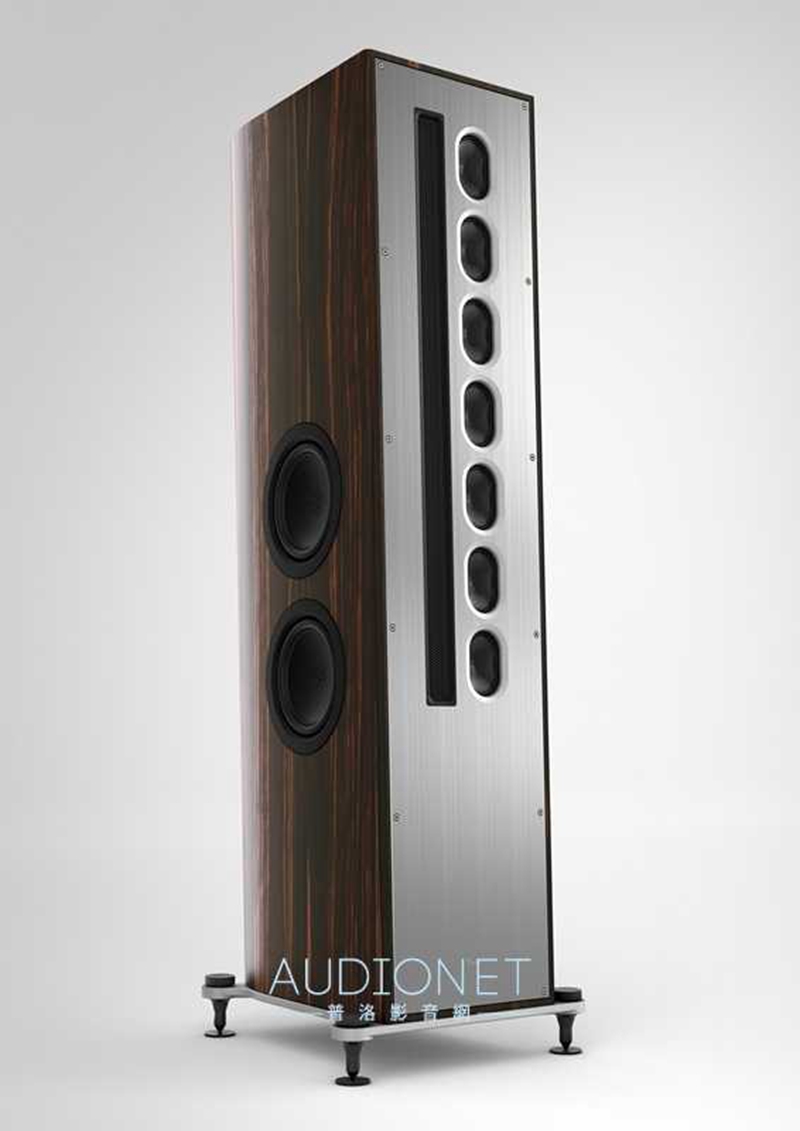

▲S540同时使用了七只椭圆振膜中音单元构成线音源发声状态。 |
线音源两大优势
在进一步剖析S540的技术特点之前,我想先概略说明点音源与线音源音箱的差异。大多数音箱都是属于点音源发声状态,声波是从一个发声点向外扩散,此时声波能量是以球面波的形式,向音箱的四面八方扩散。很显然的,在这种状态下,音箱发出的声音能量并非完全朝向聆听位置投射,音箱距离聆听位置的距离每增加一倍,球面的面积会增加四倍,声音能量也就降低为四分之一。换算为分贝,距离每增加一倍,音量就会衰减6dB。
如果是线音源设计的音箱呢?声波的扩散是以圆柱体的状态向四周扩散,音箱距离聆听位置每增加一倍,圆柱体的面积会增加两倍,声音能量只会衰减为二分之一,也就是音量会衰减3dB。
当然,以上状况是理论上的计算结果,实际上还必须考虑聆听空间的反射音能量,大家只要知道基本概念就好。基本上,线音源音箱的声音能量可以传得更远,如果在相同聆听距离下,线音源音箱的回放能量会比点音源音箱更为充足,这是线音源发声的第一个优点。
除此之外,线音源音箱还会限制垂直方向的声波扩散,等于是降低了聆听空间的天花板与地面反射干扰。这是线音源发声的第二个优点。

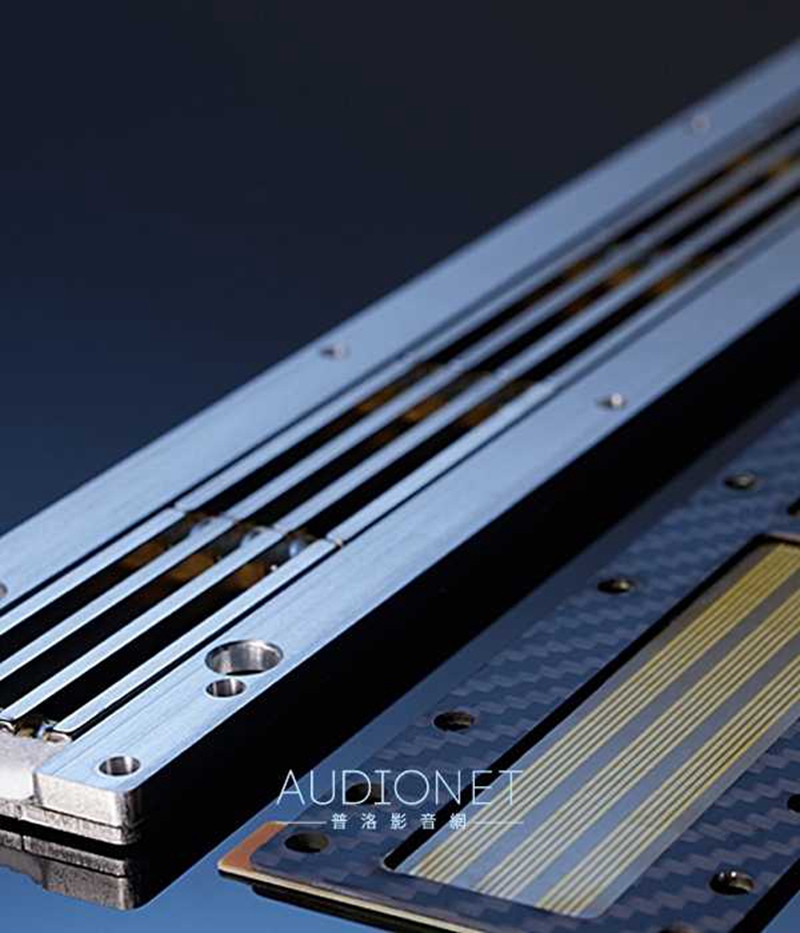

▲T+A用自家开发的Mag850长调铝带平面振膜,取代了前代使用的静电振膜高音单元,解决了静电振膜的耐用性问题。 |
用平面振膜取代静电高音
了解了线音源音箱的特性之后,让我们将焦点拉回本篇主角S540音箱。T+A实现线音源的第一部,是采用了长条状的平面振膜高音单元,前代CWT 1000-40采用的是静电高音单元,S540则改采平面振膜单元。这两种单元都是平面振膜,都具备长条状的线音源发声特性,也都具备发声面积大、相位失真低、瞬时反应快、高频延伸优异的特性。为何Siegfried要用平面振膜单元换掉原本的静电单元?
主要的差异是耐用性。超级轻薄的静电振膜先天不耐高温潮湿,长期使用之后,如果沾染灰尘,很容易被电弧击穿损坏,在高温潮湿的亚洲国家,这种问题尤其严重,让Siegfried认为必须设法克服。
另一方面,T+A在开发自家Solitaire系列耳罩式耳机时,对于平面振膜单元进行了深入的研究,并且取得了足够的制造经验。Siegfried认为T+A所开发的平面振膜单元,特性已经与静电单元非常接近,而且更为耐用,也不像静电单元必须插电,所以才决定将这项技术运用在全新S540音箱身上。
▲T+A将开发平面振膜耳机的研发成果,运用在全新Mag850铝带振膜单元上,大幅改良的磁力系统,让Mag850.的特性与静电振膜相差无几。 |
平面振膜单元的重大突破
值得注意的是,T+A将他们研发的平面振膜单元称为Planar Magnetostatic,而不是一般的Planar Magnetic,显示他们在这种单元的磁力系统上有所改良。事实上的确如此,他们在研发Solitaire耳机的平面振膜时,发现用长度不一的棒状钕磁铁,以特殊结构排列,可以产生更均匀一致的磁场,大幅降低平面振膜的失真,T+A将这项创新技术称之为Draft Control System。当T+A将平面振膜放大运用到S540音箱时,这项独家磁力系统也同步放大,总共使用了64颗钕磁铁以特殊结构排列,让磁场可以均匀施加在面积达200平方公分的整面振膜上。
另一方面,T+A还采用了更先进、更稳定的polymer薄膜当作平面振膜的基底,厚度只有几个µm,利用光化学技术施加在这个基底上的音圈,厚度也只有几个µm,让T+A的平面振膜真正达到轻薄如蝉翼的地步。上述两个技术结合之后,回放特性真的已经与静电单元相差无几,Siegfried才决定将全新开发的平面振膜单元运用在S540旗舰音箱身上。
T+A将运用在全新Solitaire音箱系列的平面振膜称为Mag850,850代表长度85公分,请注意,这个单元是用单一大面积平面振膜构成,不像市面上大多数此类设计,是用多颗小面积平面振膜相接而成。Mag850的制造难度明显高出许多,当然回放特性也优异许多。根据原厂数据,Mag850不但可以展现更大的动态范围,可以刻画更细腻的微动态,具备更丰富的细节、更快的瞬时、更好的高频延伸,而且它的最大音压竟然可以轻易超越125dB!难怪Siegfried要用Mag850取代原本的静电单元啊!目前除了S540采用Mag850之外,同系列体积小一号的S530也使用了尺寸相同的Mag850高音单元。

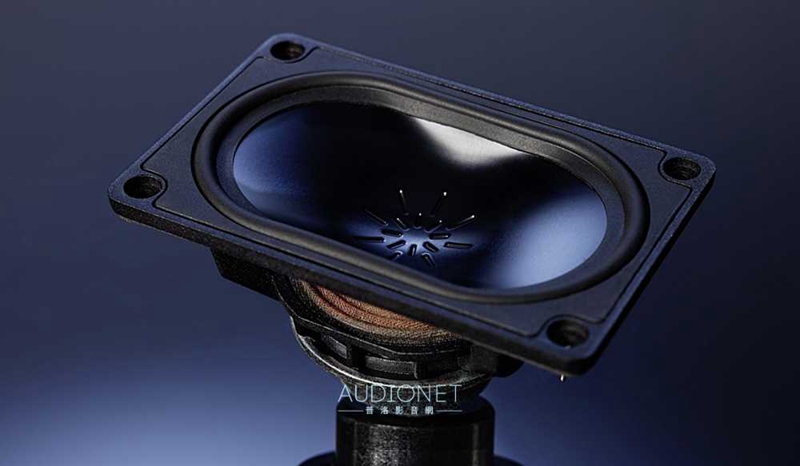

▲全新开发的椭圆形中音单元,可以设置在更靠近长条形铝带高音单元的位置,也更完美了实现了线音源回放状态。 |
椭圆振膜中音单元
要建构理想的线音源音箱,光靠Mag850单元还不足以成事。T+A这次还特别开发出椭圆形振膜的中音单元,一次动用七颗垂直排列,让中音单元也达到线音源回放状态。
将中音振膜改为椭圆形之后,除了中音单元数组可以更靠近Mag850平面振膜单元之外,T+A还进行了更细腻的调校。请注意那七颗椭圆形中音单元是陷进前障板中的,发声点比Mag850后缩,前障板在中音单元前方还构成了短号角开口。

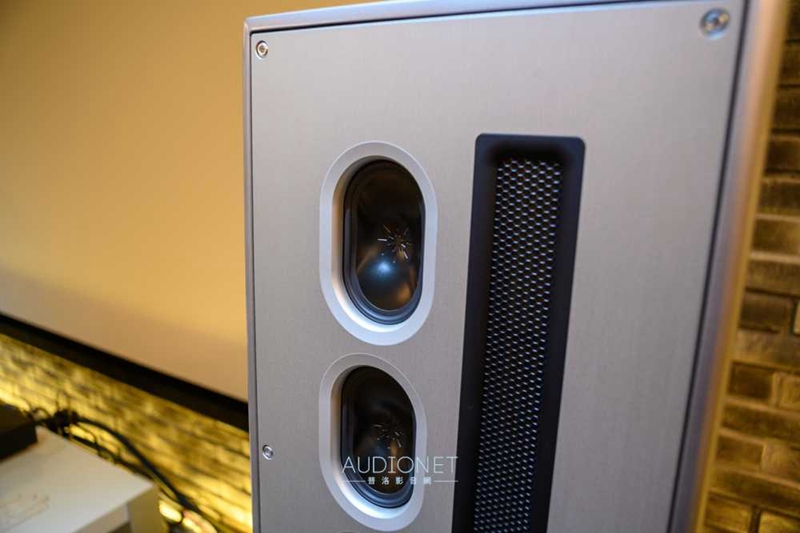

▲请注意中音单元略微陷进前障板中,让前障板在单元周围构成短号角,巧妙的控制声波扩散方向。 |
再请注意,S540是有左右音箱之分的。Mag850高音单元必须在外侧,内缩的中音单元数组必须在音箱内侧。在这种状况下,S540的两侧水平扩散角度是不一样的,朝向外侧的扩散角度较小,可以降低两侧墙的反射音干扰;朝向两支音箱内侧的扩散角度大,让声音能量可以聚焦在音场中央。

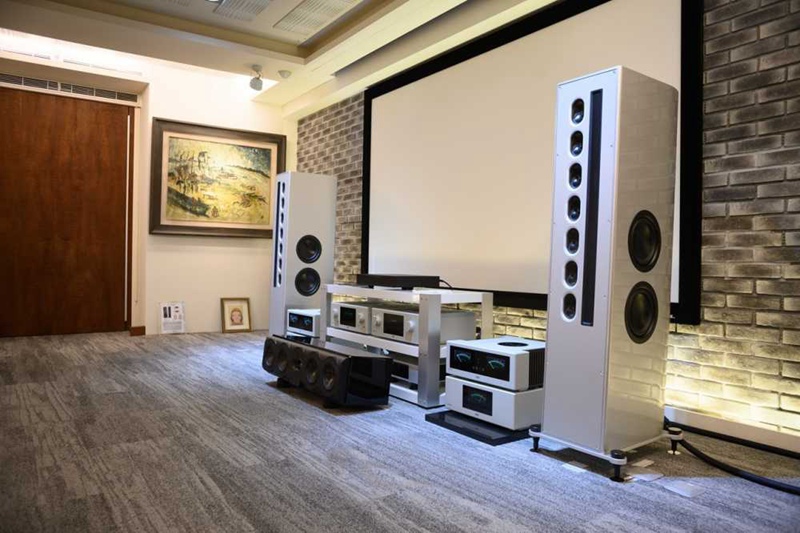

发现了吗?S540不但藉由线音源降低了垂直角度的反射音干扰,还藉由Mag850与中音单元数组的巧妙搭配,降低了两侧墙的反射音干扰。这样的设计真的实际有效吗?这次在日月音响二楼试听S540,刚好就是对S540最佳的考验。怎么说呢?只要是去过日月音响二楼的人,都知道这个空间颇大的聆听空间中,有两根直立的大柱子,刚好就位在音箱与聆听位置之间。凡是日月音响的工作人员,在这个空间中都练就了一身高超的音箱摆位功夫,可以将这两支大柱子对音响回放的影响降到最低。

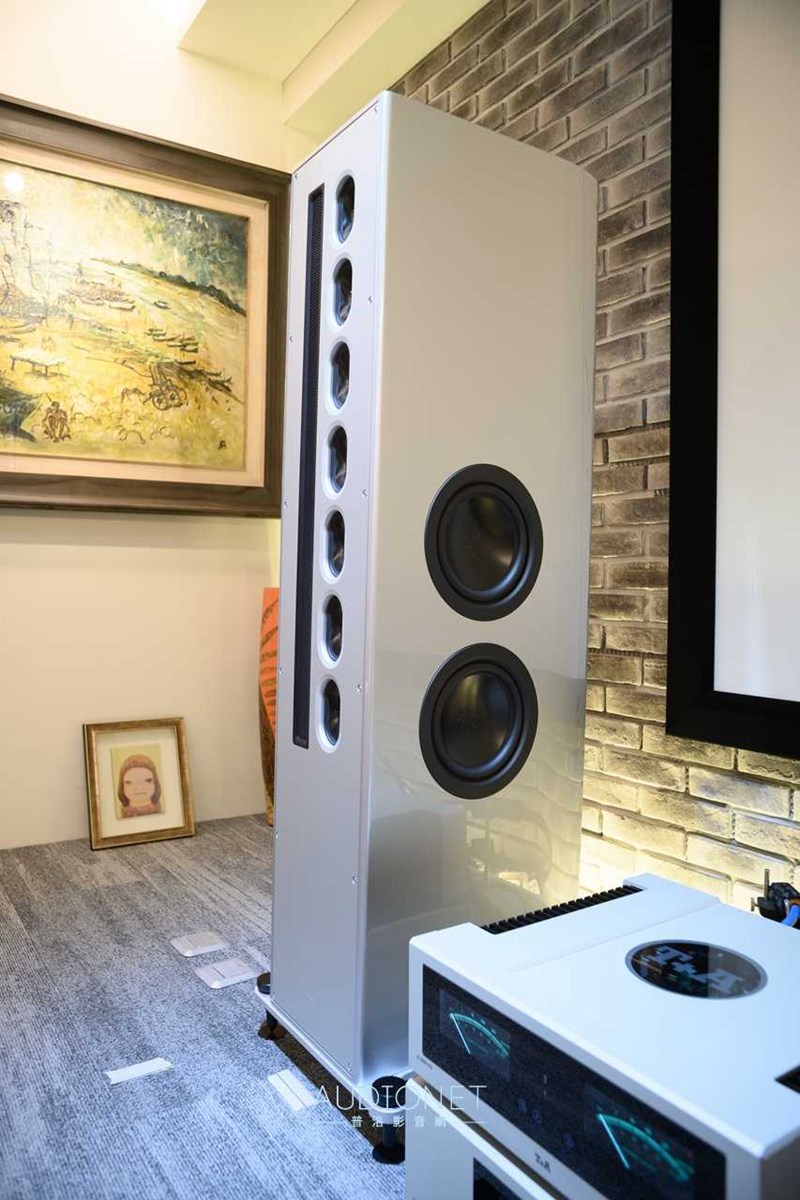

▲箱体两侧各配备了两只220mm低音单元,两侧单元后方以金属支柱相连,可以大幅抵销单元震动对于箱体的影响。 |
极致的音场表现
我在日月这个空间中,做过了许多次的器材外烩,包括上一次试听前代Solitaire CWT 1000-40音箱,也是在这个空间中进行,对于这里的声音特性已经颇为了解。我必须要说,在这么多次的聆听经验中,就属这次试听S540最令我感到惊艳。它的非对称水平扩散特性,的确有效排除了那两支大柱子的干扰,音场中的乐器定位不但精确,且形体轮廓非常清晰,每一件乐器与人声的定位与形体,都让人有一种特别稳定而具体的感受。这种明确感与稳定感,很显然就是空间反射音干扰大幅降低之后,所呈现的音场表现。
在音场表现方面,我还发现S540有两个厉害之处:第一,这对S540虽然没有拉离后墙太远,但是音场深度与层次的表现却非常完整。第二,虽然S540朝向音箱外侧的声波扩散角度较为限缩,但却完全不影响音场的开阔表现,事实上,S540的音场宽度可以轻易超越音箱两侧,如果播放某些在教堂演奏的现场录音,甚至可以重现教堂开阔高耸的空间感。总而言之,S540的音场重建能力真的非常神奇,称得上是我所听过最善于重现录音中音场状态的一款音箱。

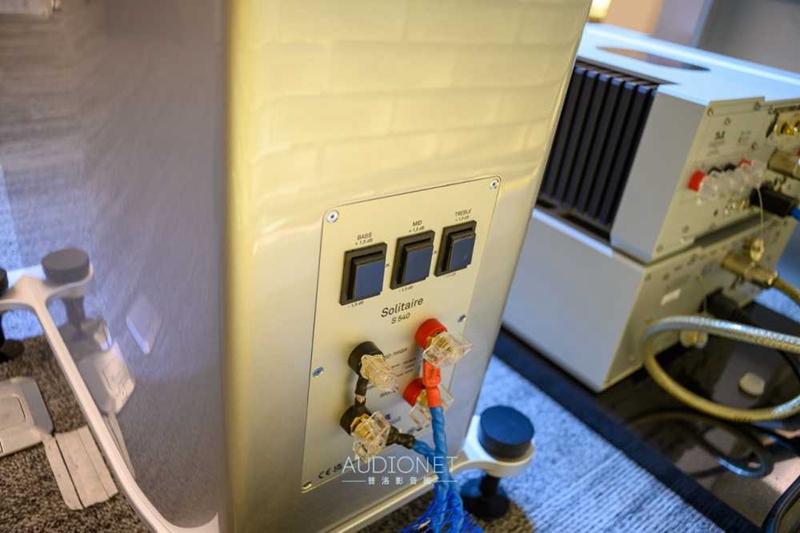

▲背板设有高、中、低音量感调整装置,让S540更能适应不同聆听空间。 |
巧妙的分频点设置
S540还有太多技术特点还没提到,以下用条列方式整理介绍:
第一,七只中音单元同时发声的奥秘,在于可以分担回放工作,每只中音单元只需要微幅进行活塞运动,就可以重现足够声音能量。在这种状态下,每只单元的失真不但可以大幅降低,而且反应速度也可以尽可能的跟上Mag850高音单元。

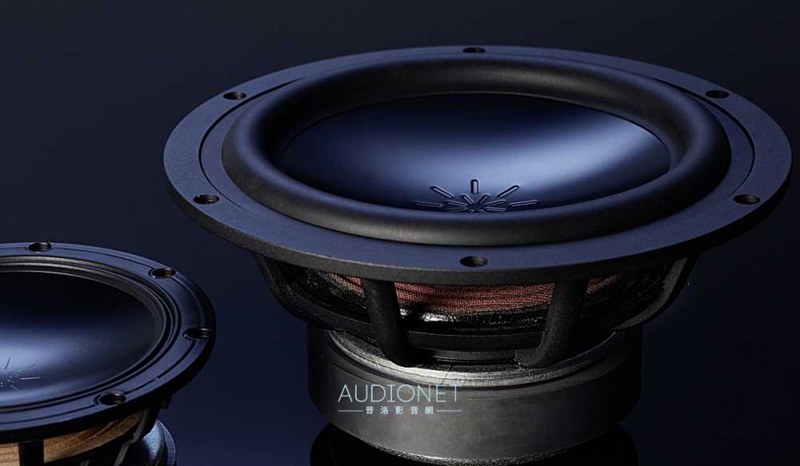

第二,中音与低音振膜上都有独家Star Stabilizer压纹处理,可以有效抑制盆分裂失真干扰。
第三,Mag850的高通分频设在1.8kHz,避开了人耳最敏感的2~3kHz频段,可以更平顺的重现音乐中高频段。
第四,中音单元数组负责回放的频段在1.8kHz~180Hz之间,涵盖的频域极广,等于音乐最主要的频域都是由这七只中音单元发声,不受分音器阻隔干扰,可以达到相位一致的最佳状态。
▲S540采密闭式箱体设计,可以提升低频瞬时速度,在回放上更完美的与Mag850与中音单元数组融合。 |
密闭式、复合箱体结构
第三,S540每声道箱体两侧各配备了两只220mm低音单元,两侧单元后方以金属支柱相连,当两侧单元同相发声时,可以大幅抵销单元震动对于箱体的影响。
第四,为何低音单元不采用线音源架构?因为一般居家空间不会太大,建构低音线音源的帮助不大。而且S540的低音单元只需要回放180Hz以下频域,已经没有指向性问题,可以与线音源中高音充分融合。
第五,S540采密闭式箱体设计,主要目的是要提升低频的瞬时速度,如此才能跟上Mag850与中音单元数组的超快反应速度。值得注意的是,低一阶的S530音箱虽然设计架构相同,但是因为箱体容积较小,所以必须改采低音反射式设计(反射孔位在箱体底部),才能换取充足的低音量感,只是低频瞬时速度恐怕就必须有所妥协了。
第六,S540的前障板是厚实的大面积铝合金板建构,主箱体则是由MDF加上HDF构成双层结构,总厚度达到5公分。Siegfried认为并用两种不同密度的板材,可以达到最佳箱体刚性与阻尼特性。箱体内还设有特殊吸音阻尼材料,那是密闭式箱体的必要设计。

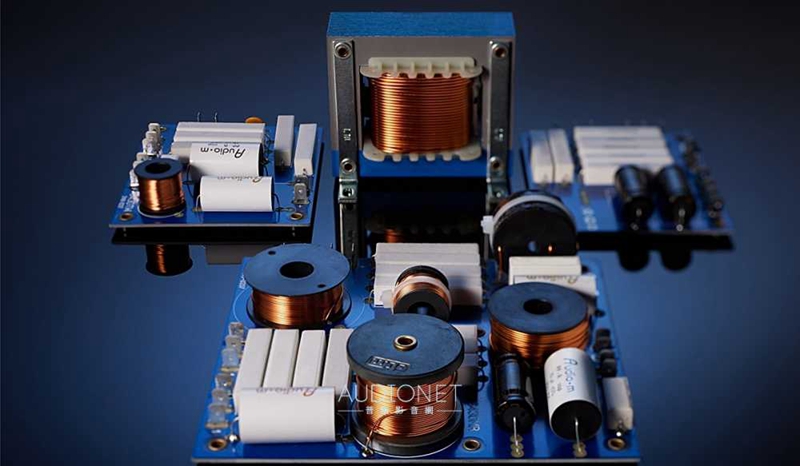

▲独家FSR三路分音线路架构可以精准控制声波扩散特性,同时还能确保全频段一致的相位与群延迟特性。重点是阻抗变化幅度极微,对扩大机不会造成太大负担。 |
阻抗变化极低
技术剖析的最后,我要介绍S540的分音器。它采用了独特的FSR(Fast Signal Response)三路分音线路架构,可以精准的控制音场与声波扩散特性,同时还能确保全频段一致的相位与群延迟特性。重点是阻抗变化幅度极微,对扩大机不会造成太大负担。
这个分音器对于接地与内部配线的使用也非常讲究。Mag850高音单元使用了自家开发的同轴线连接,可以最低耗损的传送最细微的中高频讯号。
值得注意的是,S540的箱体背板设有高、中、低音量感调整装置,Siegfried认为这是非常必要的功能,可以让音箱更能适应不同的聆听空间。
每次研究T+A的音箱,都像是上了一堂声学物理课程一般。只能说Siegfried主导设计的音箱,技术含金量就是如此惊人。重点是S540的各种技术特点,能否完全转换成真实的音乐回放?以下就让我们进入实际试听,体验S540的声底特性。

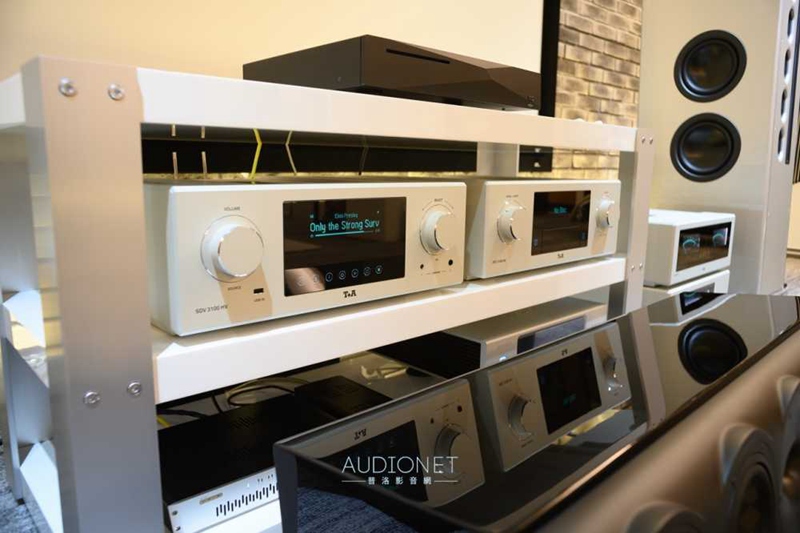

▲这次试听使用的T+A PDT3100HV SACD转盘与T+A SDV3100HV串流DAC前级。 |
低频气势有如大型音箱
先测试低频表现,直接挑战郑明勋指挥的圣丧第三号交响曲「管风琴」第四乐章。与他厂大型旗舰音箱相较,S540的体积其实并不十分巨大,但是它所发出低频气势却十分惊人,能量足以塞满日月二楼的大空间,重点是层次非常清晰,而且控制力非常优异,重现管风琴的极低频完全不成问题,连最低音的线条也能清晰重现,可见原厂规格标示低频下潜可达20Hz并不是乱写的。
听Stephan Micus「Thunder」专辑第一轨「A Song for Thor」,S540可以重现极度庞大的大鼓形体感,不论低频能量感与宽松感都完全是大型音箱架势,如果你的聆听空间有限,不希望音箱占据太多室内空间,但是又希望拥有大型系统的全面回放气势,S540可说完全符合上述要求。
播放这张专辑时,另一个值得注意的是S540重现金属敲击乐器的表现,我听到了极度通透、精致、水润的金属敲击质感,高频泛音延伸极度轻松、飘逸、自然。乐器质感不但真实,而且还能散发出极度丰富而美妙的音色变化,可见独家Mag850平面振膜高音单元的音质表现,的确已经达到极度真实、平顺、自然,而且失真极低的极致境界。
▲后级使用的是单声道的T+A A3000HV+PS3000HV,4欧姆负载时可输出650瓦功率。 |
无敌的高音质感
听希拉里韩演奏的莫扎特小提琴奏鸣曲,小提琴的线条不但凝聚,而且能量密度极高。音质极纯,还能忠实呈现揉音演奏时那充满韧性的力道,重点是即使演奏到拔尖高音,音质也毫不紧绷刺耳,这是大面积平面振膜的先天优势。我必须要说,就算是配备最顶级的钻石或纯铍高音的音箱,遇到这种极端拔高的弦乐强奏,音质也难胜过S540。
听阿格丽希演奏拉威尔的「水之精灵」钢琴曲,S540可以充分还原钢琴女王演奏的真实风貌,触键力道强劲明快,快速音群的瞬间爆发力令人惊叹。触键起落虽然凌厉,但却又毫不急躁混乱,每一个触键都毫不迟疑,浑然天成,听起来就像阿格丽希就在眼前演奏一般真实。
不过另一方面,S540也能展现阿格丽希演奏的感性之美,触键音质虽然极度纯净通透,但却不是冷冽苍白乏味的透明感,而是散发着温润光泽,流畅的音符有如珍珠洒落,聆听感受就像是被音乐温暖的拥抱一般幸福。
极致的人声和谐感
最后必须特别一提S540的人声表现。最近发现一张上扬代理的法国艺术歌曲集「Chansons Pour Elle」非常好听,S540特别擅长重现女高音Julie Cherrier-Hoffmann轻松甜美、婉转灵巧、清扬自若的嗓音。
我想知道的重点是,用七只中音单元同时回放人声中频,会不会因为单元的误差而破坏人声的和谐感。实际试听的结果,我必须要说,上述问题不但不存在,而且人声的凝聚力、和谐感、形体感与定位感都毫无疑问是最高水平表现。
理性与感性融合的至高杰作
试听S540的过程是一次神奇的体验,我用各种音乐测试,想要找出这款音箱的破绽,结果却发现音响二十要的每一项指标,S540的表现几乎都是我所听过的最顶尖表现。它的音场表现极度精确开阔,它的人声中频极度和谐圆融,它的弦乐高音极度自然顺畅,它的低频表现可以与最顶尖的大型音箱一较高下。
在此我要向T+A创办人Siegfried Amft至上最高敬意,他不但是Hi End音响界专业修为最深厚的科学家,同时也是深谙音乐感性之美的艺术家。由他所主导设计的S540,的确是完美融合理性与感性之美的至高杰作。
器材规格
产品类型:3音路12单元密闭式落地音箱
推出时间:2023年
响应频率:20Hz-45kHz
使用单元:
850mm magnetostat高音单元×1
90×60mm中音单元×7
220mm低音单元×4
平均阻抗:4欧姆
灵敏度:88dB
分频点:180Hz、1.8kHz
承受功率:240瓦(瞬间300瓦)
外观尺寸(WHD):320×1,400×520mm(高度含脚钉)
重量:66公斤
焦点: 1. 全新开发Mag850平面振膜高音单元,特性极度接近静电单元,瞬时快速、动态范围极大,极高频延伸优异,最大音压可以轻松超过125dB。 2. 量身打造椭圆振膜中音单元,与Mag850搭配建构理想线音源发声状态。 3. 密闭式箱体搭配四只220mm低音单元,可以展现庞大低频气势。 4. 中高频极度顺畅自然,能再现及细微音乐细节。 5. 音场表现极度精准,空间感开阔,形体感庞大。 建议: 摆位时请注意中音单元要在内侧,Mag850要在外侧,方能呈现精确音场,降低两侧墙反射干扰。 |
