音响设计除了涉及电子、机械、声学、材料等领域外，还有一个面向和声音表现息息相关，那就是振动，它潜伏在声音重播的所有环节中，是所有音响设计者念兹在兹的课题。各式各样的器材或配件中，有些就是专门设计来对付振动的，例如垫材和音响架。这次的主角 Modulum 音响架，便是处理振动的高手，它藉由量测了解层板振动的状况，再于适当位置施以阻尼，妥善控制层板的振动，进而减少了承放器材受到的干扰，让音质获得提升。

创立者竟是律师

Modulum 来自加拿大，是由爱好音乐和设计的 Jean-François Michaud 于 2014 年创立。说来有趣，Jean-François 本业是律师，也是要求严苛的音响发烧友，但他对于市场上现有的音响架或相关承放设备不太满意，没有一款能同时在性能、设计、灵活性、容易组装等各方面符合他的要求。

在 Jean-François 执业生涯中，曾因代表加拿大大型制造业协会签属国际协议，而参与过家具产业，认识了不少家具制造商，也对家具制造生产流程和细节十分熟悉，于是他就自行投入研发，并与加拿大家具制造商合作开发音响架，历经数年之后，创立 Modulum 品牌。

控制振动才是好方法

Modulum 的核心技术叫做 Vibration Control Platform System，即振动控制平台系统，你可以看出重点在于「控制」，他们认为音响架应做的不是消振、导振或抑振，而是控制振动，才是效果最好的方式。

Modulum 从各个面向来达到对振动的良好控制。首先是层板材质，他们试过玻璃、大理石、花岗岩、MDF、夹板、实木…等材质，最后实木雀屏中选。经过正确层压和 CNC 塑型后的实木板，消散振动的效果最好，因此 Modulum 选择用实木制作层板。

层与层之间的立柱，Modulum 则采用航空等级的 6061-T6 实心铝合金柱，直径达 1.5 吋，透过螺丝可将各层牢牢锁定。立柱的长度有 3 吋 / 8吋 / 10 吋三种，两根柱子还可以相接，因此有多种层板高度可供选择。

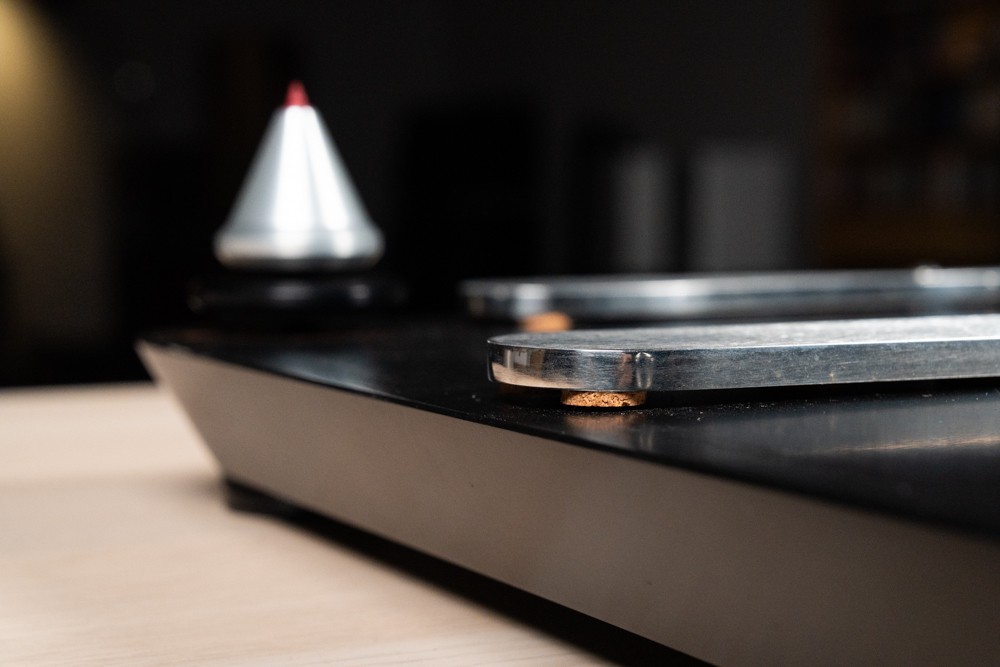

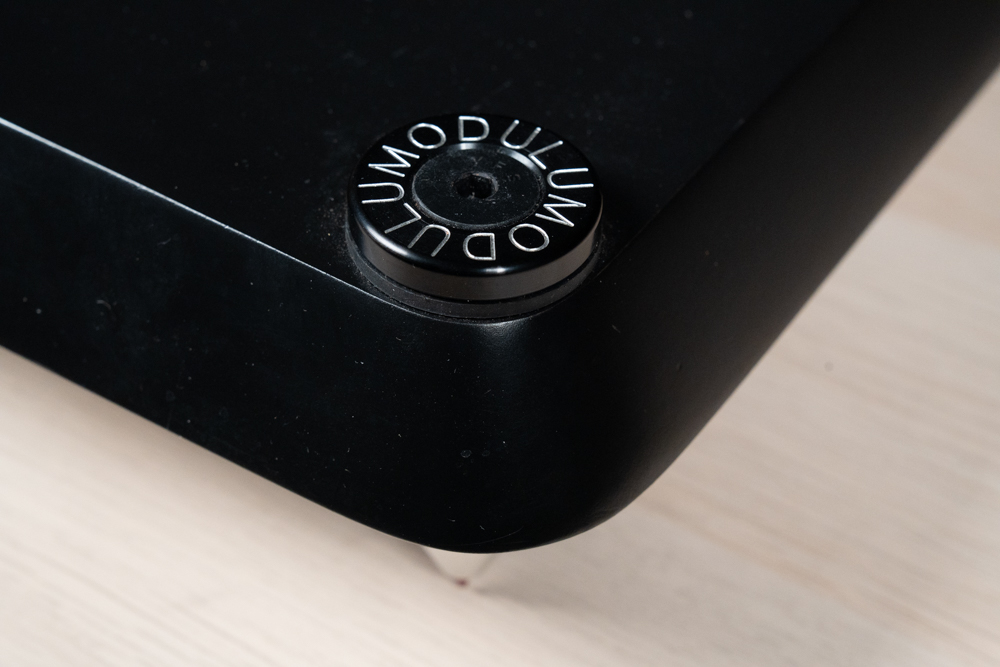

层板与立柱之间的连接也有学问，并不是硬碰硬直接锁在一起，而是垫了橡胶垫圈，让层板与立柱之间有了缓冲，减少振动的传递。此外，Modulum 音响架的落地脚钉也很特别，它并不是透过底下的铝锥落地，而是在铝锥尖端再装一根小小的陶瓷脚钉，藉由陶瓷脚钉落地，来控制振动的传递。

运用有限元素分析找出振动根源

以上说的还只是 Modulum 音响架的基础振动控制（Fundamental Vibration Control）而已，它还有一招更厉害的机械振动控制（Mechanical Vibration Control），是暗藏在每一层的层板底下。

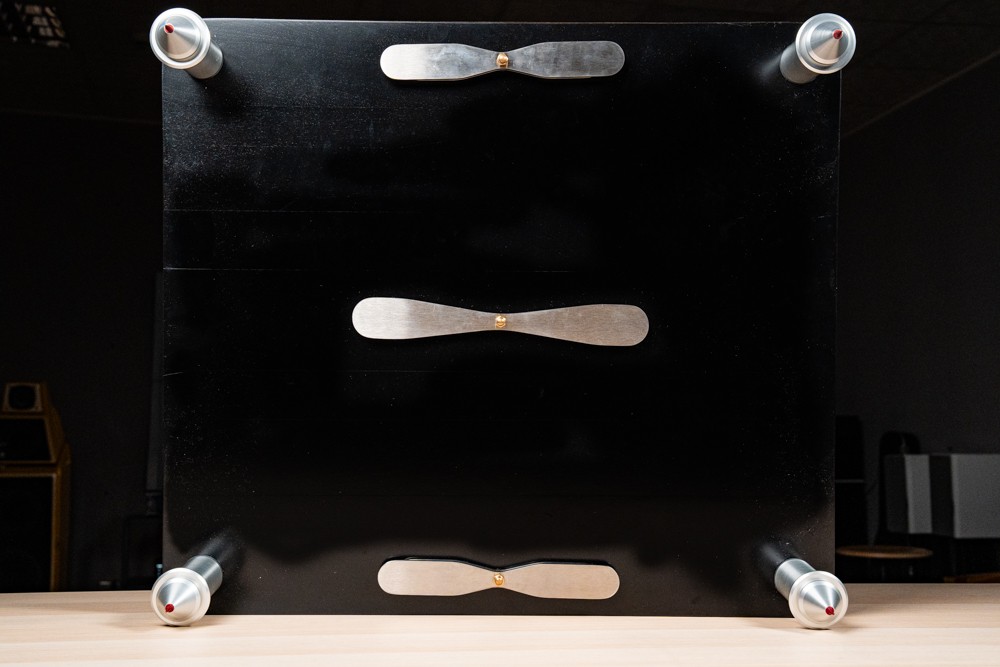

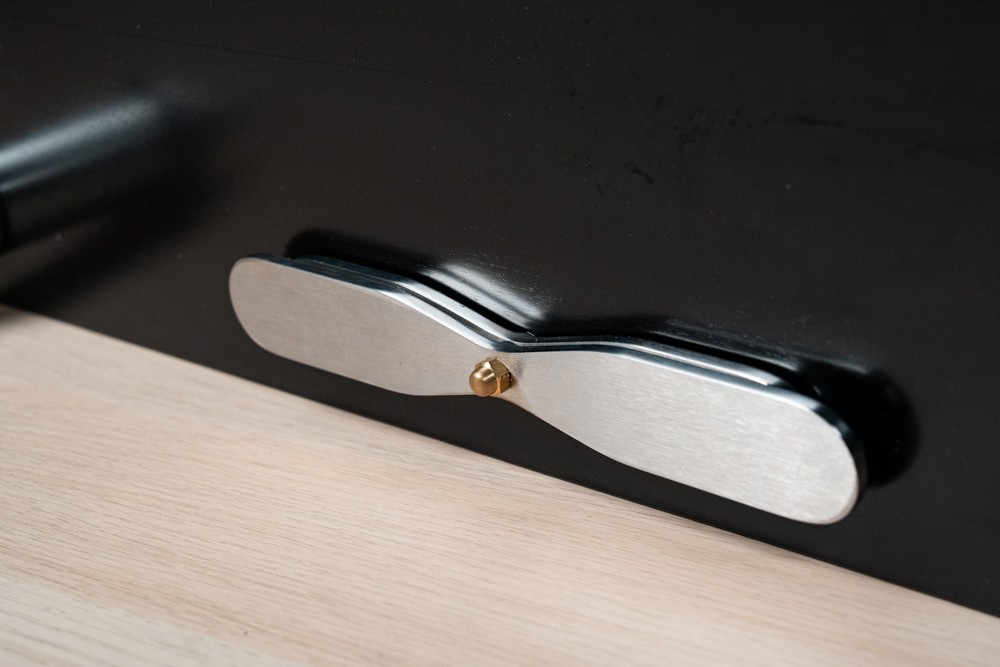

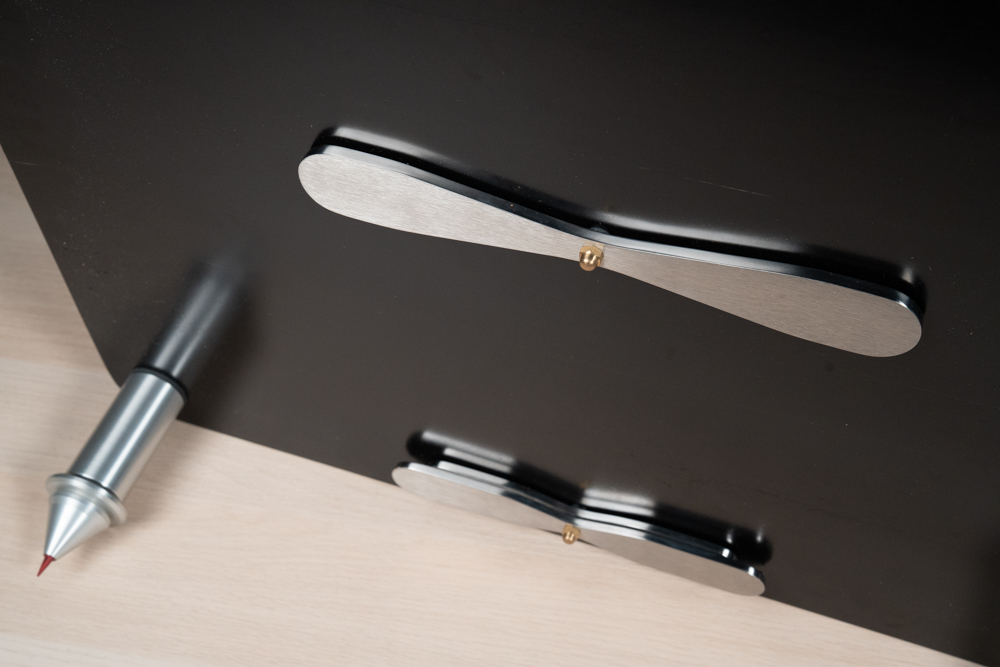

为了进一步了解层板的振动特性，Modulum 运用有限元素分析，找出振动影响最大的位置，接果发现层板中央区域残留的寄生振动最显著，其次是前后缘处。找到了振动最剧烈的位置，接下来就要想办法加以控制。Modulum 研究了许多种振动控制技术，最后找到了一种称为 Stockbridge Damper 的调谐质量阻尼器。Stockbridge Damper 原先用于摩天大楼、斜张桥、输电线等设施，可抵消因风或地震导致的谐振，Modulum 利用同样的原理，将 Stockbridge Damper 制成狭长的不锈钢减振棒（谐振吸收器），安装在层板底下，较长的一根置于中央，较短的两根置于前、后缘，就能有效控制层板的振动了。

Modulum 网站上秀出了减振棒使用前和使用后，有限元素分析的差别，从图片中可以看到，未使用减振棒时，层板上分布了不同颜色，周围是蓝色，表示振动较小，前后缘是橘色至红色，表示振动蛮强的，中央则是紫色，表示振动最剧烈。使用减振棒之后，层板周围是深蓝色，靠近中间是浅蓝色，表示振动确实减少了许多。

减振棒的原理看似简单，做起来可不容易，因为它的长度、宽度和弧度都必须精心设计，而且不同尺寸的层板，减振棒的长宽比例也必须跟着调整，没什么公式可套，最终 Modulum 花了几个月的时间才替不同层板找出适当的减振棒组合。目前美德声引进的 Modulum 音响架有大小两种尺寸，大的是宽 24.5 吋 × 深 21.5 吋，适合摆放一般尺寸器材或大型落地音箱，小的是宽 17 吋 × 深 15.5 吋，适合摆放中型落地音箱或小尺寸器材。

有没有效果，一听就知道

试听过程在 U-Audio 聆听室进行，使用的系统包括 YBA CDT450 CD 转盘、Merging NADAC DAC、Van Medevoort MA360 SE 综合扩大机，以及 Wilson Audio Alexia V 音箱，参考音响架是 Sound Organisation 音响架。试听方式很简单，就是把 YBA CDT450 CD 转盘先后放在 Modulum 音响架和 Sound Organisation 音响架上，比对声音的差别。为何挑 CD 转盘来试呢？因为 CD 转盘里有转动的机械结构，振动较大，应该更容易凸显出音响架的效果。结果如何？差别相当明显，比个一、两次就能清楚分辨。

以 Jennifer Warnes 的「Famous Blue Raincoat」专辑中《Song of Bernadette》一曲为例，当中有人声、钢琴、贝斯和弦乐，透过 Modulum 音响架可以感受到不同乐器的分离度变得更好，定位和形体浮凸，还感觉得出高低位置的不同；贝斯的颗粒和低频轨迹更清楚，拨弦的质地更清晰，让弦好变更绷紧了一些，音乐更有起伏感；人声轮廓更清晰，音像更立体，而且音色质地也变得更清爽、透彻一些。相对的，参考音响架的音场比较象是凝成一团，聚集在音箱之间形成一个大圆型，上、中、下的结构，以及乐器形体的位置，比较分不出来，贝斯的位置比较高，声音听起来有点乱。简单讲，Modulum 音响架的音场更象是一个画框或画面，上、中、下和左、中、右的结构清楚，条理佳，而且高频的飘逸感更好，低频的沉潜感也更好，听起来既清楚，又舒适。

有种拨云见日的感觉

又如「Uncompressed World Vol. III」测试片，当中歌曲的伴奏乐器种类更多，低频规模和量感也更大，透过 Modulum 音响架播放出来，声音提升的幅度似乎比上一张专辑更显著。相比之下，参考音响架的空气感没这么清透，音乐画面象是有点雾雾的，声音有点黏，也比较圆润软绵，不是很干脆，音像轮廓也不是那么清楚。Modulum 音响架则有种拨云见日的感觉，不仅音场的透视感更好，声音更清爽明晰，强弱对比也显得更清楚、鲜明，让歌声变得更有力度。除此之外，Modulum 音响架并不会因为声音更清楚了，而让质地变硬或变干，更不会变呆板或沉重，而且频段分布没有改变，声音不会变厚或变薄，整体的亮度还变得更好。总体而言，Modulum 音响架帮助声音往正向发展，音乐更活生，明显变得更好听，更有吸引力。Modulum 真的蛮厉害的，确实有两把刷子！

鲜活的音乐起伏

接着播放 2017 年高雄音响大展纪念 CD，当中收录了史坦威唱片公司的精选作品，我想藉由里面的钢琴独奏曲，看看 Modulum 音响架会带来什么样的改变。经过一两次比较，很快可以发现差别也是很明显，声音提升了许多。参考音响架的钢琴规模感比较小，或是说窄了一点，没那么开放，而且触键感较不明确，快速音有点黏。Modulum 音响架的音场宽度则能够平坦展开，钢琴形体很自然，尾韵和残响丰富，听起来更象是真的；音色质地更干净、清透，且不失水分；触键是很明确的，当音乐来到比较快速的连续音符时，颗粒和颗粒之间的区别更清楚；强奏的时候，感觉更大声，或是说，声音扬起的感觉更明显；弱音乐段时，背景很沉静，气氛很沉稳，可是音符又是很鲜活的，让人听起来很放松，又会很专注在音乐上。

天王品牌也肯定

振动实在是很微妙，用不同的方式去处理，用吸收的，用导引的，用抑制的，或用调谐的，得到的声音都不同，以结果而论，Modulum 音响架用的方式相当高明，因为声音确实提升了，听起来既清晰又自然，而且没有副作用。此外，Modulum 音响架还有一个其他品牌音响架少有的功能，就是可以承放落地音箱，如果您府上的聆听空间是用木头地板，容易和音箱起共振，Modulum 音响架就可以派上用场。附带一提，瑞士 Nagra 在国际音响展上也会使用 Modulum 的音响架，连天王品牌都肯定了，你还不赶紧洽代理商安排试听。

器材规格

Modulum 音响架
层板：实木
脚柱：直径 1.5 吋实心 6061-T6 铝合金
尺寸：大承板｜24.5 吋 × 21.5 吋，小承板｜17 吋 × 15.5 吋
柱高：3 吋 / 8吋 / 10 吋
建议售价：大承板一层 90,000 元（含一组脚柱），小承板一层一对 160,000 元（含二组脚柱）
代理商：美德声
电话：02-2365-1968
网址：madisonaudio531.com
FB粉丝页：www.facebook.com/madisonaudio
