鲜活自然模拟声:Allnic Audio奥立H-1500ⅡSE唱头放大器

[复制链接]
楼主
鲜活自然模拟声
Allnic Audio奥立H-1500ⅡSE唱头放大器


《新音响》文/学明

国Allnic Audio奥立,我也是第一次接触这个品牌,先根据厂方提供的资料作个认识可好?首先从名字开始吧。Allnic是以All Nickel两个单词新造而来的,All Nickel也即全镍磁芯变压器。1916年,美国WE西电的工程师G.W.Elmen寻求一种更容易磁化的材料,因此开发了铁镍合金,也即“坡莫合金”。在2005年,作为Silvaweld的首席设计师获得巨大成功后,朴康秀先生开始追求他独自的目标。于是,朴先生成立了Allnic Audio,目的是为了达到甚至超越Kondo、Shindo和Wavac等公司的高度,制造出世界上最好的电子管器材。


朴先生把公司取名Allnic的意义一目了然,他认为信号放大级上的耦合器件,坡莫合金变压器的高成本和制造难度是非常值得的,它能高效率传输信号,并保持动态和传真度。至此,所有Allnic的电子管音响器材,都使用自己研发制造的坡莫合金变压器。朴先生的设计非常独特,采用了不寻常的电子管和设计技术,这些技术对其他人来说可能会比较困难,或者说成本太高。直热三极管、手工绕制的镍合金变压器、无输出变压器和无输出电容的功率放大电路等等,诸如令人惊叹的H1202唱放和“不可能制造”的H8000前级,或许将成为Hi-Fi殿堂中的里程碑。


音特网
沙发

  Re:鲜活自然模拟声:Allnic Audio奥立H-1500ⅡSE唱头放大器

令人膛目结舌的丰富产品线
如今Allnic Audio的产品线主要集中在电子管唱放、耳放、功放和唱头等方面,其中包括HPA-3000GT电子管耳放,采用高质量NOS管,输出变压器耦合,电压增益为+28dB,通过6EM7三极管,最大输出功率纯A类3瓦,完美匹配阻抗为30到600欧姆的耳机。更高级的HPA-5000XL电子管耳放/功放,采用OTL无输出变压器和OCL无输出电容电路最大输出功率为5瓦,对技术要求极高。而且没有采用IC音量控制或低成本碳膜电位器,而是采用自家研发的精密41步级单银触点衰减器音量控制,在任何音量下保持绝对的声道±0dB平衡性。而T-1500MK2电子管合并功放是Allnic Audio的顶级300B SET型号。和所有Allnic产品一样,音频变压器采用了坡莫合金铁芯(铁镍合金)。每通道纯甲类高功率输出10瓦。T-1800电子管合并功放是Allnic的EL34型号,音频变压器铁芯也采用坡莫合金(铁镍合金),每通道推挽输出40瓦功率,采用41级银触点带遥控音量衰减器。T-2000 25周年纪念版合并功放每声道提供五极管推挽模式100瓦输出功率,切换为三极管模式也有超过50瓦的功率。

另外,还有H-7000V电子管唱放、H-8000DHT直热电子管唱放、L-9000OTL/OCL直耦式电子管前级、L-8500 OTL/OCL、H-8000DHT直热式三极管前级、L-7000单增益级变压器耦合电子管前级、M2500推挽三极五极单声道后级、M-3000MK2三极五极单声道后级、M-5000 Titan旗舰KT150大功率单声道后级、A-311M 300B PX25AD1单声道后级等高品质电子管功放。还有Rose玫瑰和Amber琥珀两款刀头型MC唱针,以及一系列唱臂线、信号线、喇叭线、电源线等线材产品。可以看到,Allnic Audio的所有型号都是纯粹的模拟音频产品,由此得以印证朴康秀先生期待通过他的技术追求最为纯粹的模拟音质重播。

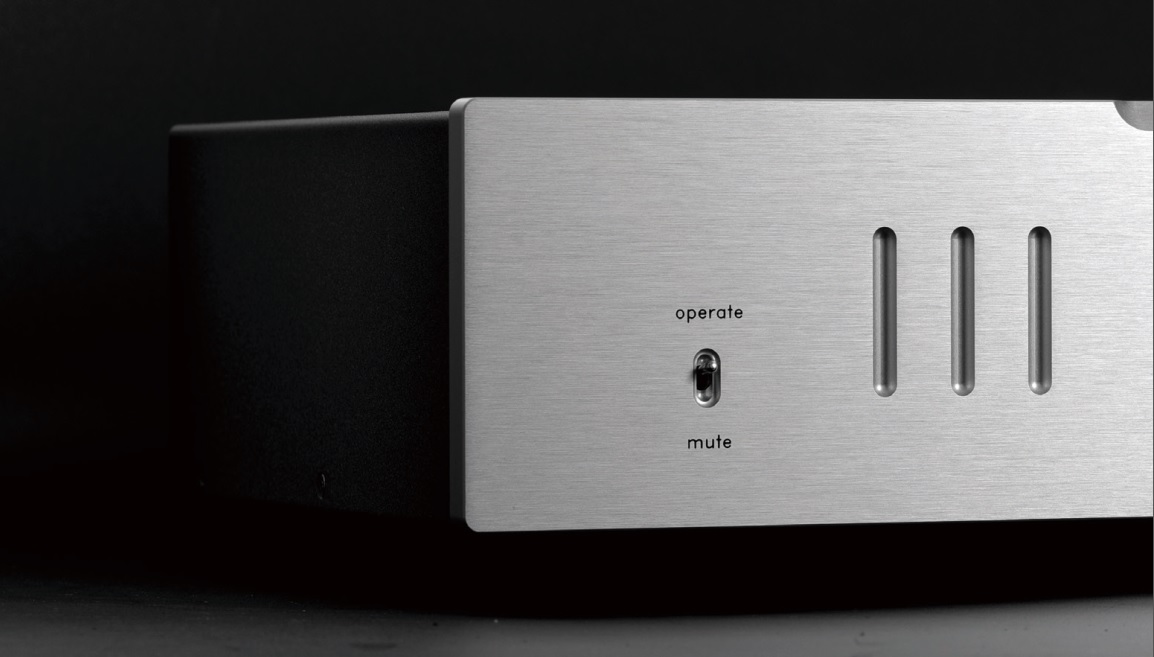

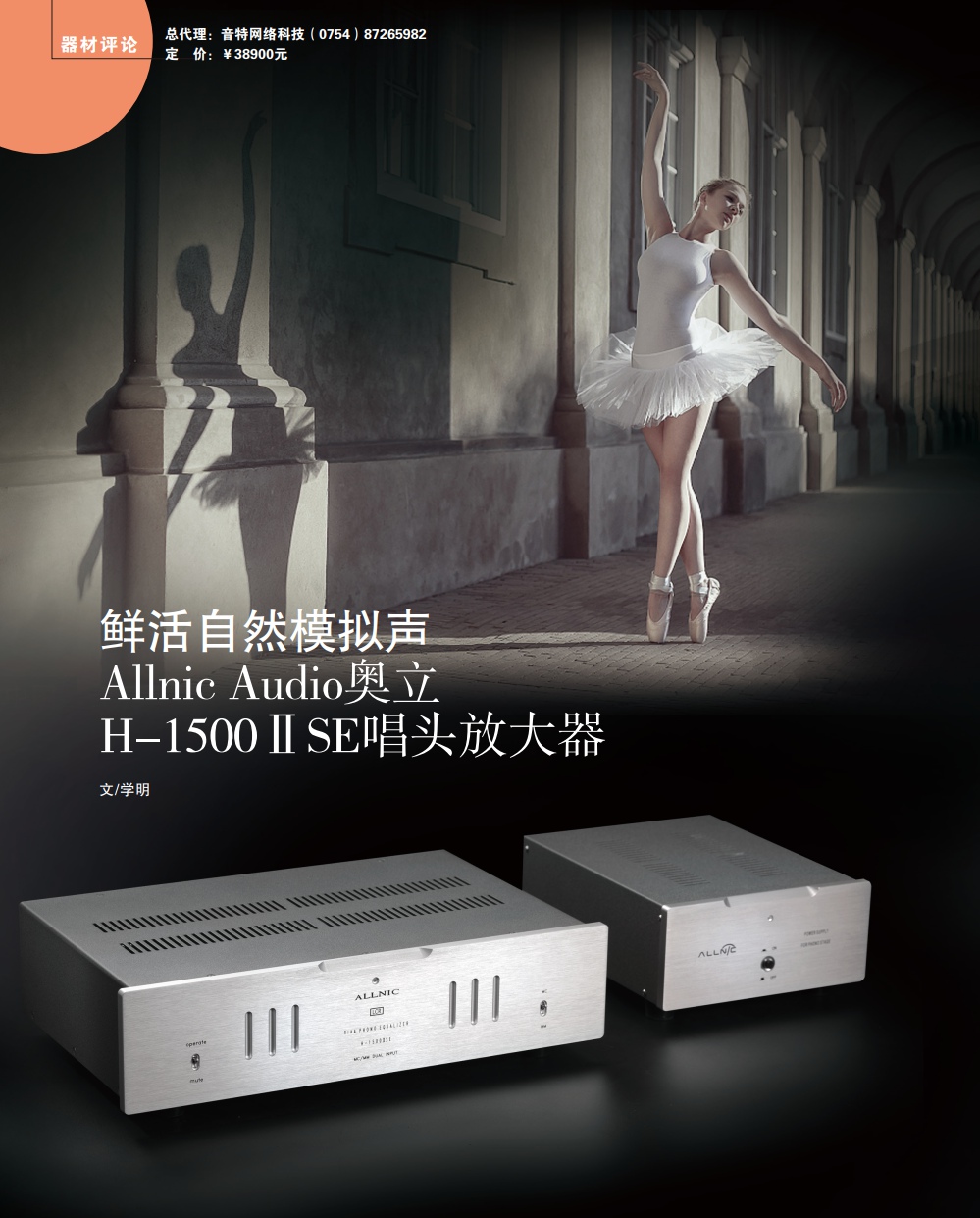

1.jpg主机的面板设计左右对称,分别有静音和MC/MM切换开关

音特网
2楼

  Re:鲜活自然模拟声:Allnic Audio奥立H-1500ⅡSE唱头放大器

分体电源设计
本文主角H-1500ⅡSE唱头放大器定位为厂方唱放系列的入门进阶级产品,入门级是H-1202,而H-1500ⅡSE之上就有H-1500ⅡPlus、H-7000V电子管唱放和H-8000DHT直热电子管唱放,整个产品阵容可以说得上非常夸张了。
H-1500ⅡSE唱头放大器采用分体电源设计,目的当然是为了最大程度避免电源变压器振动和磁漏的对唱头弱信号的干扰了。而且外置的电源采用了金属罩屏蔽的大容量变压器组成的线性电源,并且采用大型扼流圈滤波,以及采用一支日本制的5U4GB电子管作高压整流。电源内部线路都采用搭棚焊接,采用一条粗壮的多芯电源线,以带锁的八针式航空插为唱放主机供应DC主流电。

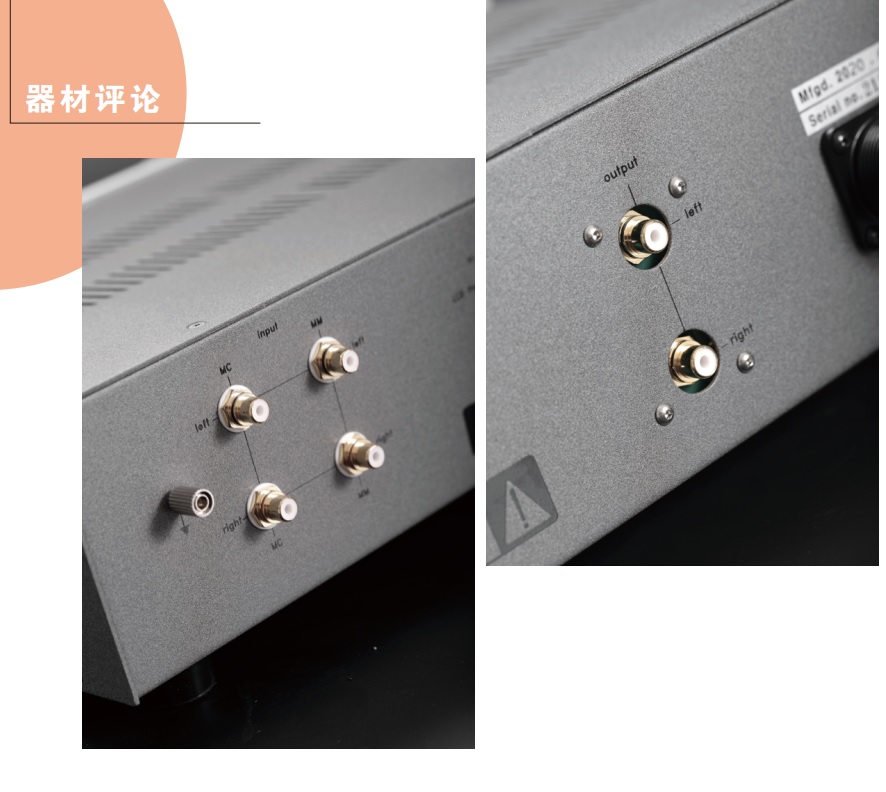

背板的信号输入端子也分开了MC/MM两组,端子的间距足够宽阔,方便连接任何粗细软硬的线材

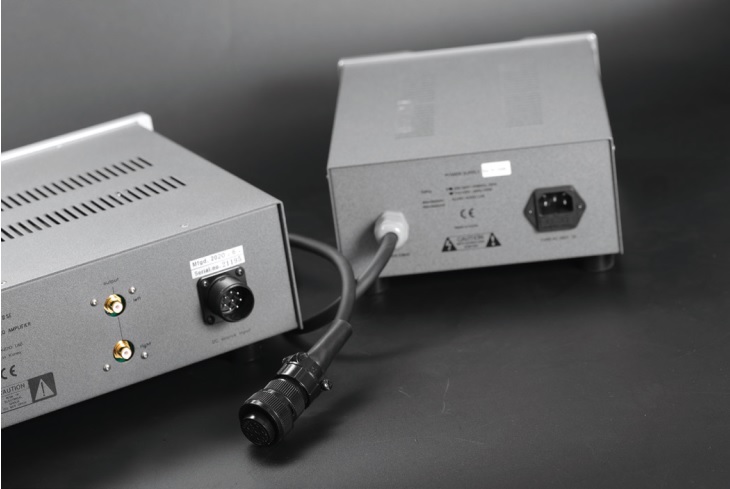

分体电源和主机间以一条粗壮的多芯电源线与8pin航空插连接

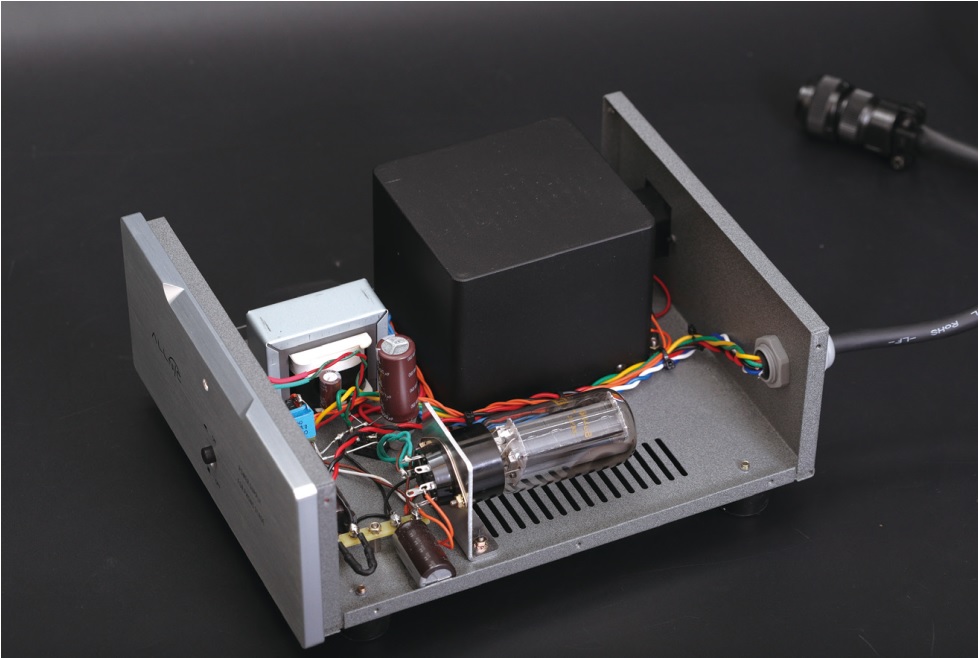

打开外置电源机箱,可见内部有一只金属罩屏蔽的变压器,一直扼流圈作电源滤波,一只5U4G电子管高压整流

音特网
3楼

  Re:鲜活自然模拟声:Allnic Audio奥立H-1500ⅡSE唱头放大器

合理好用的设计
目光回到主机上,较窄的310mm机箱宽度尺寸提供摆放的灵活性,铝质拉丝面板上加工了一些线条,显得不会呆板,而且还坚持了厂方一贯的左右平衡设计,面板中间的丝印就清楚标明了这是一台具有MM/MC双输入、采用LCR RIAA曲线均衡技术的唱放。面板左侧是“静音”拨杆开关,右侧相对应的是MM/MC输入切换。设计静音开关的好处是用家在放臂及抬臂的时候,可以无需操控前级的音量或者输入切换,从而避免落针冲击声对喇叭的冲击,设计上非常贴心。背板上,H-1500ⅡSE提供MM/MC双输入端子,输出则有1组RCA,人性化设计之处是端子的间距都很宽阔,无论接如何粗壮设计的线材都没有障碍。

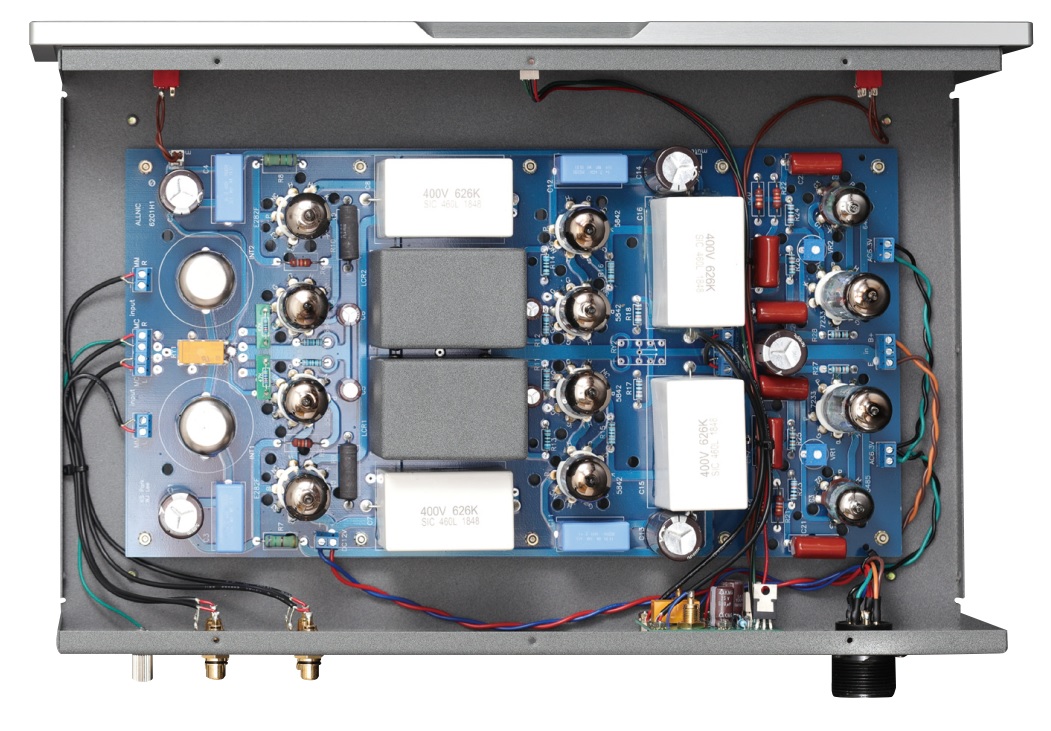

主机共用12支电子管
扭开12颗螺丝才能打开上盖,可见整机线路左右声道全对称设计,电源线路上每声道各使用两支每个GE的军用级电子管作电压侦测,包括Jan5654和7233。而信号放大线路更是有对应MC的坡莫合金升压变压器,两级电子管信号放大线路,以及对应LCR技术的均衡滤波器组成。光是音频线路就合共使用了8只电子管,包括MC级电压增益放大的Raytheon JAN5842WA和Siemens E282F各两支,以及MM级的4支Raytheon JAN5842WA,看到如此庞大的全电子管信号放大线路设计,相信在同级中也是极其罕见的。


音特网
4楼

  Re:鲜活自然模拟声:Allnic Audio奥立H-1500ⅡSE唱头放大器

从高端型号下放的LCR RIAA均衡滤波器
H-1500ⅡSE采用了所谓的LCR RIAA均衡滤波器,究竟是怎么一回事呢?RIAA均衡是美国唱片工业协会制定的黑胶唱片制作与重播的规范。这种均衡过程的必要性来自唱片制作中固有的机械方面的困难。为了防止刻片刀头因低频信号太强(频率越低响度越大的低频需要越深越宽的坑纹来记录)而跳轨,在制作唱片时,低频会被衰减。在高频域中,当唱针在经过调制的唱片表面上移动,为了使高频信号不被唱片表面的固有的噪声所掩盖,所以高频信号被提高了。通过在重播中应用准确的反向曲线均衡滤波技术,可以重播出平坦的频率响应和更好的信噪比。

多年来,电路工程师们一直钻研唱片重播时的解调方法,主流技术应用有如下四种:
A.有源滤波器(负反馈类型):应用了不同量的负反馈,对高频的反馈较深,对低频的反馈较浅。这种方法的好处是提高了信噪比,降低了成本且操作稳定。不足之处是低音再现较松散,并且由于过度的反馈比,压缩了高频播放。

B.无源滤波器(CR型):通过复杂的电容-电阻网络,通过改变不同频率下的衰减量,对频率进行滤波以符合RIAA规范。此技术不会导致电压过载,更纯净的再现(因为没有反馈)以及更准确的RIAA补偿。但是,也存因为系统不提供增益,并且会出现插入损耗和阻抗匹配问题。

C.混合滤波器(同时使用CR和负反馈类型):在这种方法中,两种类型的滤波器是分开应用的:有源滤波器应用于低频,而无源滤波器应用于高频。不幸的是,这两种类型的滤波器中的每个优缺点都同时影响重播系统。

D. LCR滤波器:这种滤波器的主要部分由两块线性电抗器(一种扼流圈)组成,并辅以精密的CR滤波器,以降低阻抗和插入损耗。在电子管电路中,有源和无源滤波器通常在一百多千欧姆的阻抗下工作。LCR RIAA滤波器的阻抗恒定为600欧姆。此外,LCR RIAA滤波器的串联电阻小于13欧姆(相比之下,一些著名的唱放电阻为31欧姆)。阻抗越低,声音再现越具动感,带来更好的低音响应和速度。但是,LCR RIAA单元也有成本高和阻抗匹配困难等缺点,后者一直是这种高阶技术商业化的主要障碍。但是,Allnic Audio制造了高质量的LCR RIAA单元,并开发了600欧姆的阻抗匹配方法。除了应用于H-7000V唱放之外,也应用于开发H-1500ⅡSE,让黑胶玩家可以用较低的代价享受到高阶技术的成果。

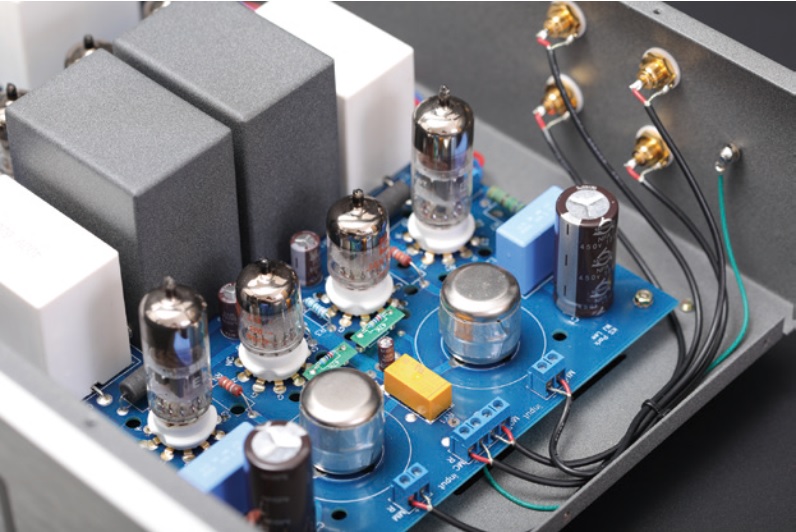

▲MC输入放大级使用坡莫合金升压变压器与电子管线路组成信号高增益级


▲MC/MM输入阻抗的匹配需要更换图中绿色的电阻卡来完成操作,说明书包装里提供几对常用电阻值选择

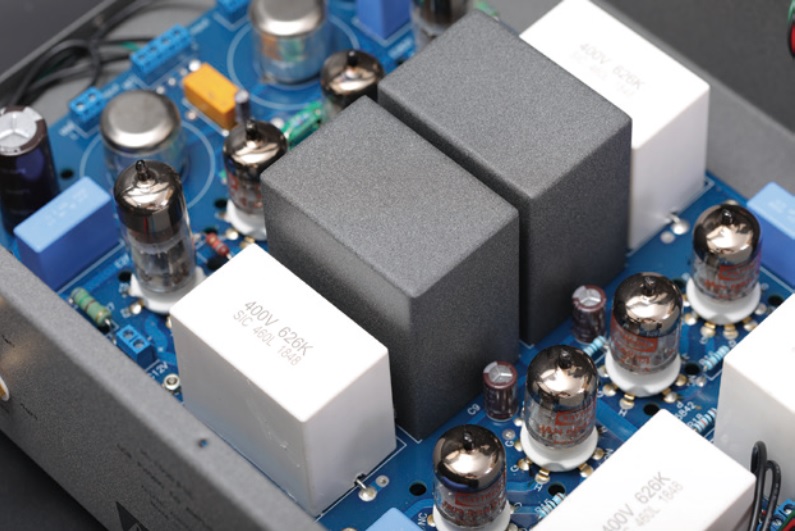

▲MC放大和MM放大线路中间的两个灰色大盒子就是复杂的LCR RIAA曲线均衡线路,密闭起来杜绝干扰

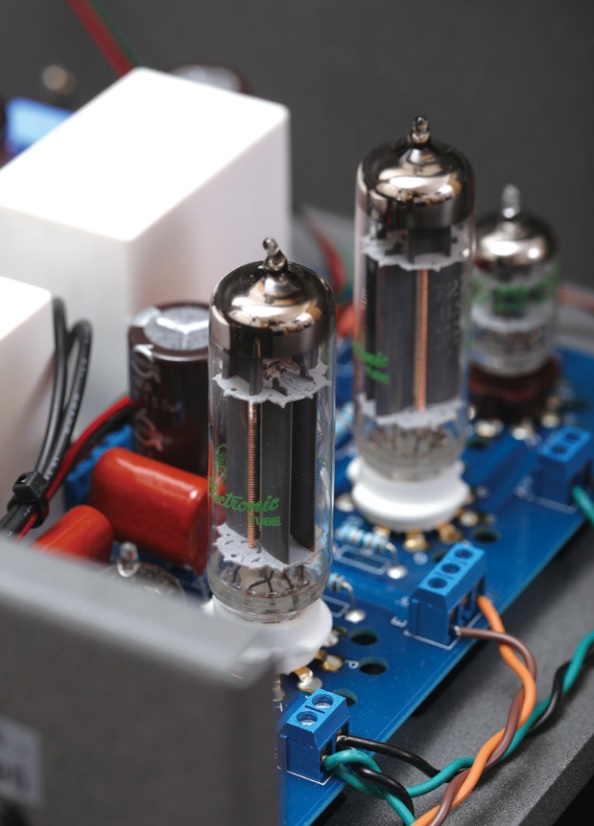

▲信号放大线路还使用了美国GE的两款型号稳压电子管,设计非常发烧。

音特网
5楼

  Re:鲜活自然模拟声:Allnic Audio奥立H-1500ⅡSE唱头放大器

调整输入阻抗
试听前有个小插曲,H-1500ⅡSE具有输入阻抗匹配的功能,但纵观机身面板底板背板都没有看见相应的匹配开关,而说明书包装袋却提供了一袋电阻卡供替换。原来,为了达到最短信号路径和最少接触点的设计目的,H-1500ⅡSE需要拆开机壳来更换电阻卡(MC动圈最佳117Ω;MM动磁47kΩ),虽然动作麻烦了点,但其实也就是新机匹配唱头的时候,或者是更换唱头的同时才需要调整,为了追求极致的效果,这种设计可以理解和接受。

试听H-1500ⅡSE唱放搭配的是全套德国Clearaudio清澈的Performance DC Wood黑胶唱盘、Satisfy Kardan碳纤唱臂和Talismann MC唱头组合,两个品牌皆为入门进阶级的产品定位,价格上也是门当户对的。试听的唱片不少,这次分享其中几张的听感来总结对H-1500ⅡSE唱放的感受,试听中频人声与乐器质感方面,选来岗拉美朵公司出版李梦瑶的《执着》;香港TIS唱片首张33+45双转速HQ180g 画胶的《一胶当关》;试听音场感、空间感和乐器质感的美国胆机品牌increcable原点示范碟,爵士乐大师Ben Webster的《My Romance》;试听低频、动态和音场感,选来力潮唱片再版的45转《阿姐鼓》25周年纪念版。而功放和音箱则是Cayin凯音A-200T合并胆机和HECO德高Direkt落地箱。


《执着》是由岗拉美朵公司为李梦瑶发行的第三张个人HiFi专辑,该专辑收录了摇滚女王田震的经典传唱之作,首首经典,回忆满满,她的歌曲能带给大众一种向上的新生的希望。重播这张唱片,李梦瑶的声音那种沙哑的音质,很好地诠释了魅惑、磁性中藏着的那股小野性,她的重新演绎依然有着相当的吸引力,黑胶丰富的细节能重现出演唱的细腻情感,给人予聆听的欲望。而且,这张专辑的录音水平也有自然从容的倾向,H-1500ⅡSE唱放的重播更是将这种音乐的和谐感呈现得很到位,首先是饱满的中频带来了健康的人声口型,不会只是针点般小,而是呈现恰如其分的碗口大小凝聚在面前,齿音不过分强调,就如李梦瑶真的在面前演唱。其次,简单的几件伴奏乐器也清清楚楚地铺陈在她身后左右,乐器的质感也显得颇为真实鲜活,不会过分追求标新立异的音效,难得的自然和谐。


《一胶当关》里面收录了发烧歌手如梦和贝贝演绎的多首粤语经典歌曲,这些录音以往也听过CD版本,感觉清透纯净无比,音像立体唯美,人声与乐器的空间感自然相融。如今重播黑胶,更在原本的印象中添上了更高的音质密度感,因此在保持依然精致玲珑的细节后,整体的听感更温润如新疆和田羊脂白玉、甜蜜芬芳如保加利亚栽培的Rosa damascena NO:1大马士革玫瑰精油。用H-1500ⅡSE唱放重播这种纯粹模拟录音的唱片,果然能够重现出极致诱人的音色质感,让一众资深老烧都为之陶醉。


聆听Ben Webster的《My Romance》又如何呢?1940年,美国一代萨克斯风宗师Ben Webster加入Duke Ellington成为其固定乐手之后,Webster在这个乐团中的表现使得他的名气大增,和Lester Young一样受到Frankie Trumbauer的影响,尤其是Trumbauer的即兴独奏,这张萨克斯管爵士音乐有钢琴和Double Bass等乐器伴奏,是Ben Webster六十年代在丹麦哥本哈根灌录的录音。这套系统重播Ben Webster那缠绵的吹奏技巧,把Tenor Sax次中音萨克斯风在演奏抒情歌曲时的角色发挥到淋漓尽致,萨克斯风的音色金光灿烂、质感鲜活、定位明确得令人炫目。亮丽厚润不刺耳,而乐声的泛音和空气感布满整个音场,Hi-Fi效果令人叫绝,除了萨克斯风之外,伴奏的钢琴和低音提琴亦具极高的像真度,低沉厚实的“牛筋”令音箱的低音喇叭单元仿佛都大了两英寸,音质厚实之余结像形态线条却不松散,试音室仿佛一下子变成了演奏的现场,几件乐器鲜明立体地在面前演奏,口水四射、动感摇曳的爵士音乐让人当即忘记了工作。


好不容易把精神回过来,我们来听听这套黑胶系统重播45转的《阿姐鼓》25周年纪念版效果又如何吧。这张录音制作本来就非常Hi-Fi的专辑,如今用45转发行更可谓终极版本,加上每一首歌曲都有其独到之处,低频、人声、合唱融为一体,其中第2首《阿姐鼓》是整张专辑中突变性最大的一曲,很多元素都可以用于试音,在约两分钟时,份量十足厚实而有力的低频汹涌而出,对于黑胶系统的避震和调校都提出了很高的要求,也对唱放(尤其是电子管唱放)的避震(避免低频谐振导致麦克风效益)更需讲究,黑胶的低频表现和CD不一样,有的黑胶系统根本出不来如此低的低音,或者是低音出来会欠缺分析力。这次这套黑胶系统和H-1500ⅡSE唱放不但经受住了考验,以声音素质而言还能够达到很高的分数,低频具有弹性又不会拖泥带水,音场宽阔而且各种乐器清晰有条理。而重播第3首《天唱》时,朱哲琴用复杂的唱法变换来表达宗教的宏伟,极富表现力的人声表达了虔诚的情感。到了合唱部分又是考机的一道门槛,此段音乐仿佛给人以无限的光明和生死轮回、天人合一的感觉,H-1500ⅡSE唱放重播的音乐和歌声显得尤为开阔,仿若置身于天境之中。听这台唱放的声音真的太舒服了,有没有。
