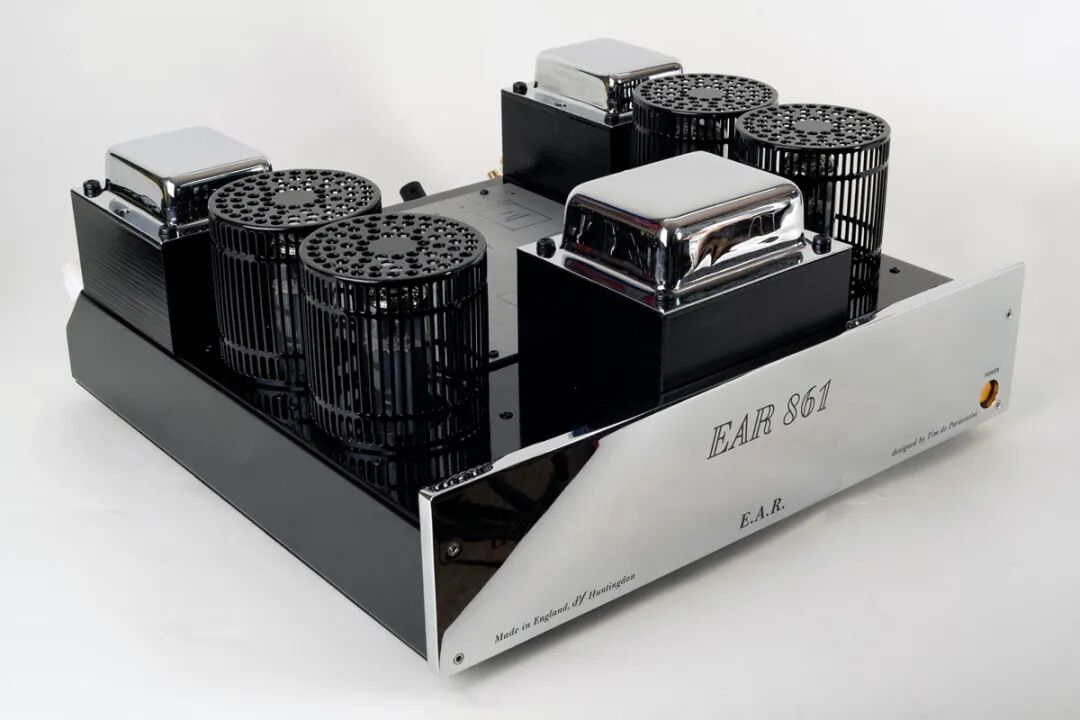

EAR-Yoshino 861加强三极管式放大器

[复制链接]
楼主



EAR-Yoshino 861采用EL519五极管作三极管推挽输出,功率32wx2,三极接线独特,加强了三极式的工作特性,比真正三极管更线性及稳定。




放大线路采用直接耦合、 自给偏压、无负回输方式;全机共采用4个EL519、6个PCC88、2个ECC83。

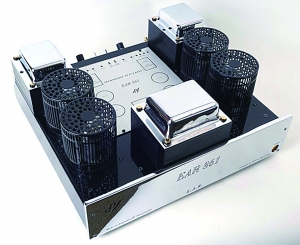

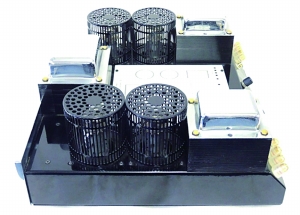

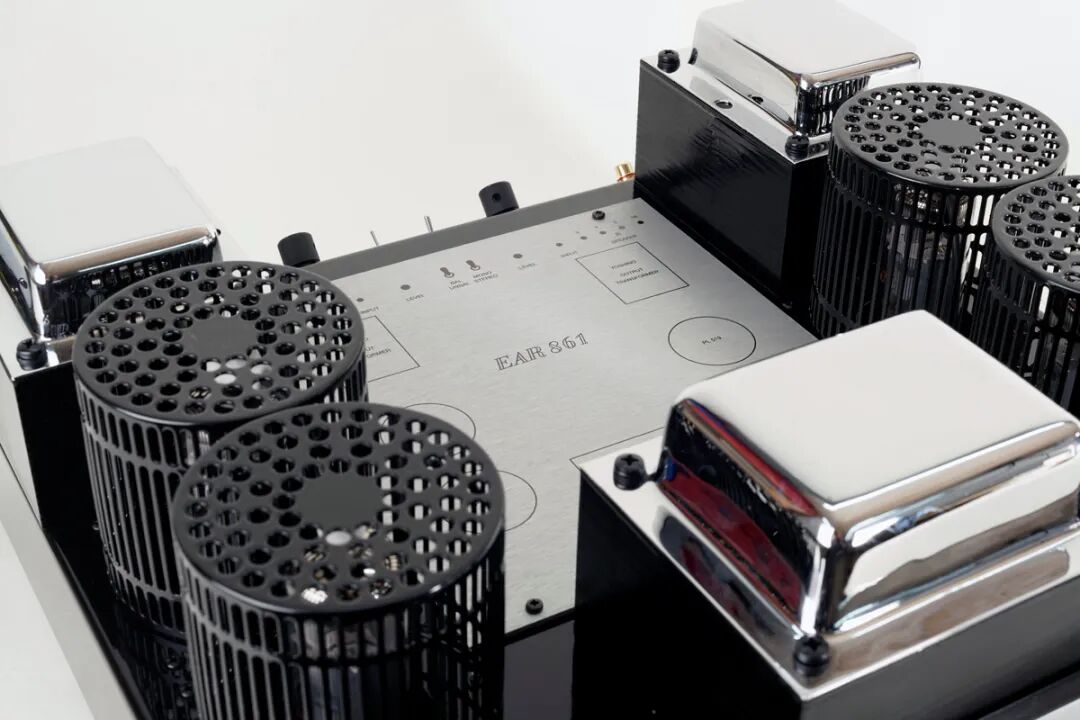

圆形金属罩保护两对EL519,其是1971年欧洲制电视机的专用管,用于水平振蘯及行扫描输出,属九脚五极束射管,最大功率35W。

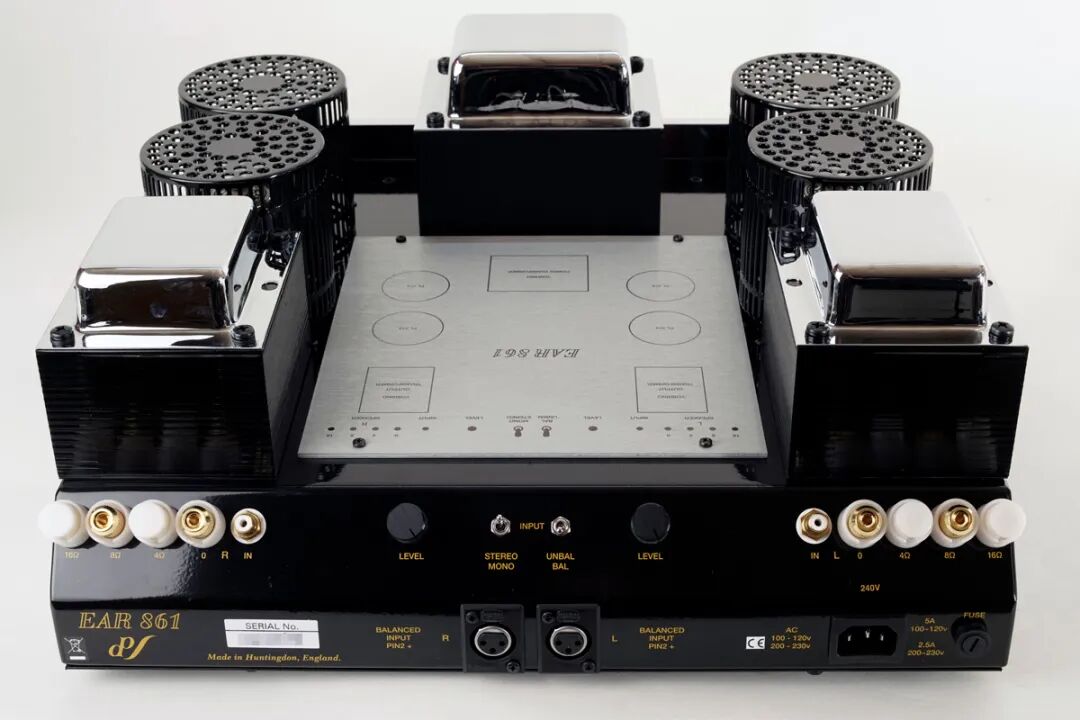

后面板提供4、8、16欧姆输出端, 输入端除RCA还有XLR,用开关掣选择,更设音量控制。

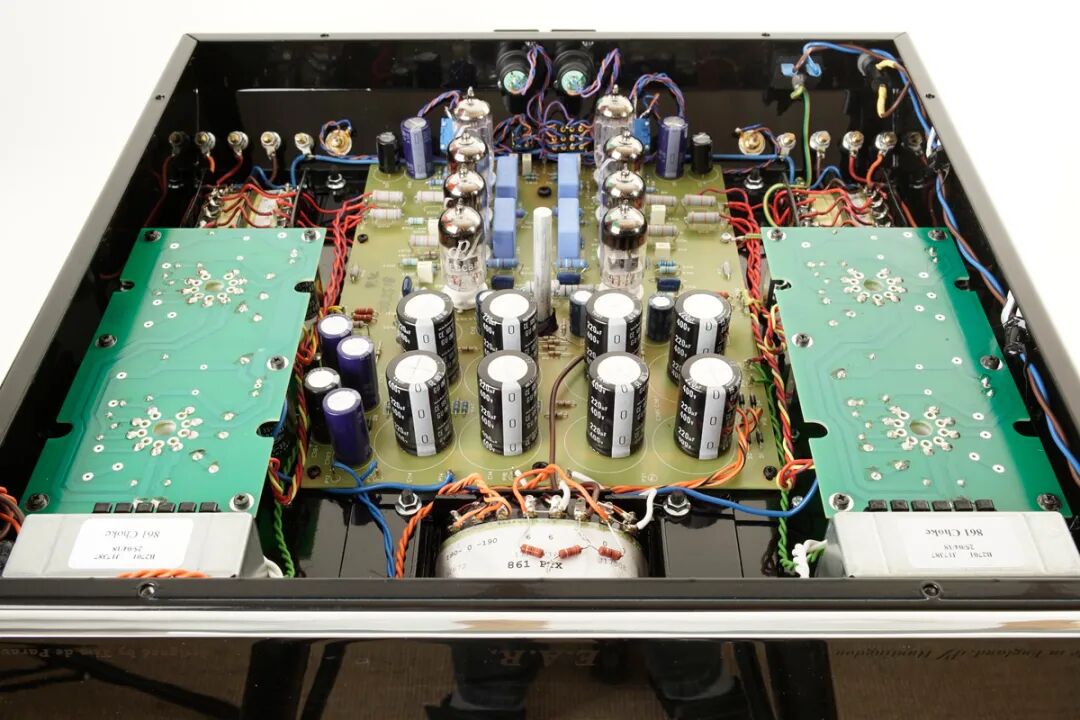

电路板式安装,前方是电源牛与两个扼流圈,后方两侧是输出牛,各靠近功放电路板,中间是滤波与放大推勋线路板。



EAR-Yoshino 861加强三极管式放大器



何谓三极管式放大器,这里的三极管是胆机内的真空(电子)管。三极管属泛称,石机内所用的晶体管(原子粒)也是三极管,但真空管不只三极,最早是二极,跟着发明三极,为提升功率及效率,又发明四极及五极管,管座由四脚变为八脚,灯丝由直热变为傍热。三极管式放大是指胆机采用五极功率管,但将各极连接成三极的输出方式。



三极管如300B、2A3、211、845等功放管,灯丝是直热式,只有屏、栅极、灯丝便是阴极。后期发明6L6、KT88、EL34等四、五极功放管,灯丝傍热式,包含屏、抑制栅、帘栅、栅及阴极。三极式放大一般是指五极管内帘栅极与屏极连接一起,帘栅极失去作用成为屏极一部分,五极管接成三极管式,灵敏度及功率优点减弱,输出功率只有25%,但音色胜于功率。



三极功放管是旧产物,三极管热潮始于日人对300B管的崇拜,昔日的三极管不断被发掘,但只是旧库存,再复刻的音效也未必完全相同。三极管内阻较五极管低,内部电容低,故高频颇佳,频宽具线性及较低失真,听感相当好。由于三极管有如此特性,但一管难求,故设计师便将现时的五极管改为三极管输出,如KT88、EL34等,亦发掘70年代优秀的非音频用五极管,如高频管,制造出五极变三极的最佳音色。





EL519是欧洲制造用于电视机的专用管,是九脚束射式五极管,各极有独立脚位,接成三极推挽输出,功率有32W,EAR-Yoshino正用此管制造861型放大器。EAR由Tim de Paravicini于1976年创立,其最初从事录音室音频设计,1972年加入日本Luxman,后与日籍太太返英居住,1976年创立EAR。其钟情真空管音色,颇具口碑,公司近由妻儿参与经营,品牌加入其妻名字成为EAR-Yoshino。在EAR芸芸产品中,861属于五极管变三极输岀的放大器,但有别一般的帘栅极接法,被称为加强三极管式(ETM)。



EAR-Yoshino 861与同厂859合并机的功放设计相同,不同处是采用推挽输出,其每声道采用一对EL519五极管作三极式推挽输出,其三极式接法并非惯用的栅极(G1)作输入,而是将之连接到阴极(K)上,改用帘栅极(G2)作输入,抑制栅极(G3)悬空不用或接地,帘栅极(G2)非如传统方式接到屏极(A)上,其管内的电子发射状态完全是一个傍热式三极管的实际运作,但效率更高,线性度比三极功放管还佳,称为Enhanced Triode Mode,即所谓“加强三极管式”。861输出32Wx2,一半功率输出频宽16Hz-60KHz,用直接耦合电路,不设负回输,失真颇低。
